構造解析

Ｘ線回折装置

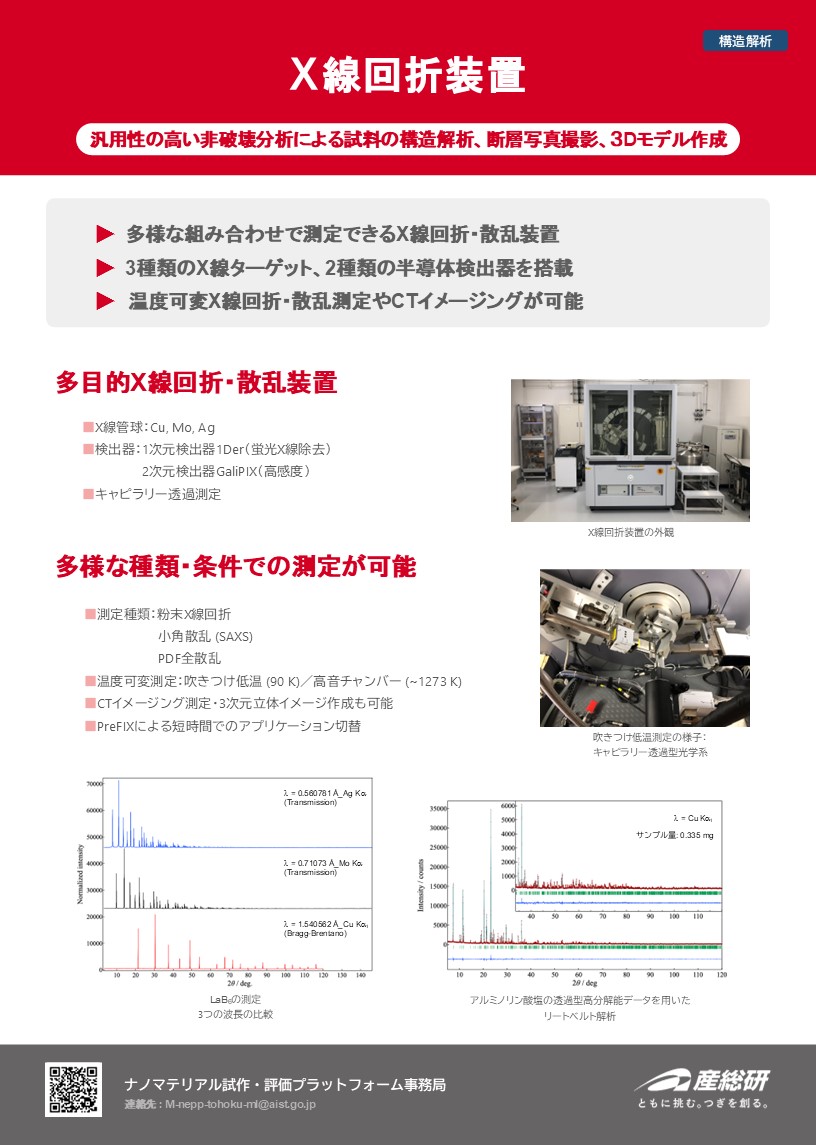

Ｘ線回折装置イメージ
汎用性の高い非破壊分析によりサンプルの構造解析、断層写真撮影、３Dモデル作成ができます
用途多目的X線回折装置 回折、散乱、画像処理
形式Empyrean
メーカーMalvern Panalytical
仕様
X線発生器の最大出力4 kW 以上
X線管球セラミックス絶縁型、Cu、Mo及びAgターゲット
最小角度ステップ0.0002°以下
角度設定再現性0.0005°以下
検出器2次元半導体アレイ検出器
1次元半導体ストリップ検出器
プロポーショナル検出器
