■概要
水に代表される液体の流量標準に対するニーズは、マイクロチップ内の幅数μmの流路から、発電用の直径数mの管路まで、極めて広い範囲で存在します。

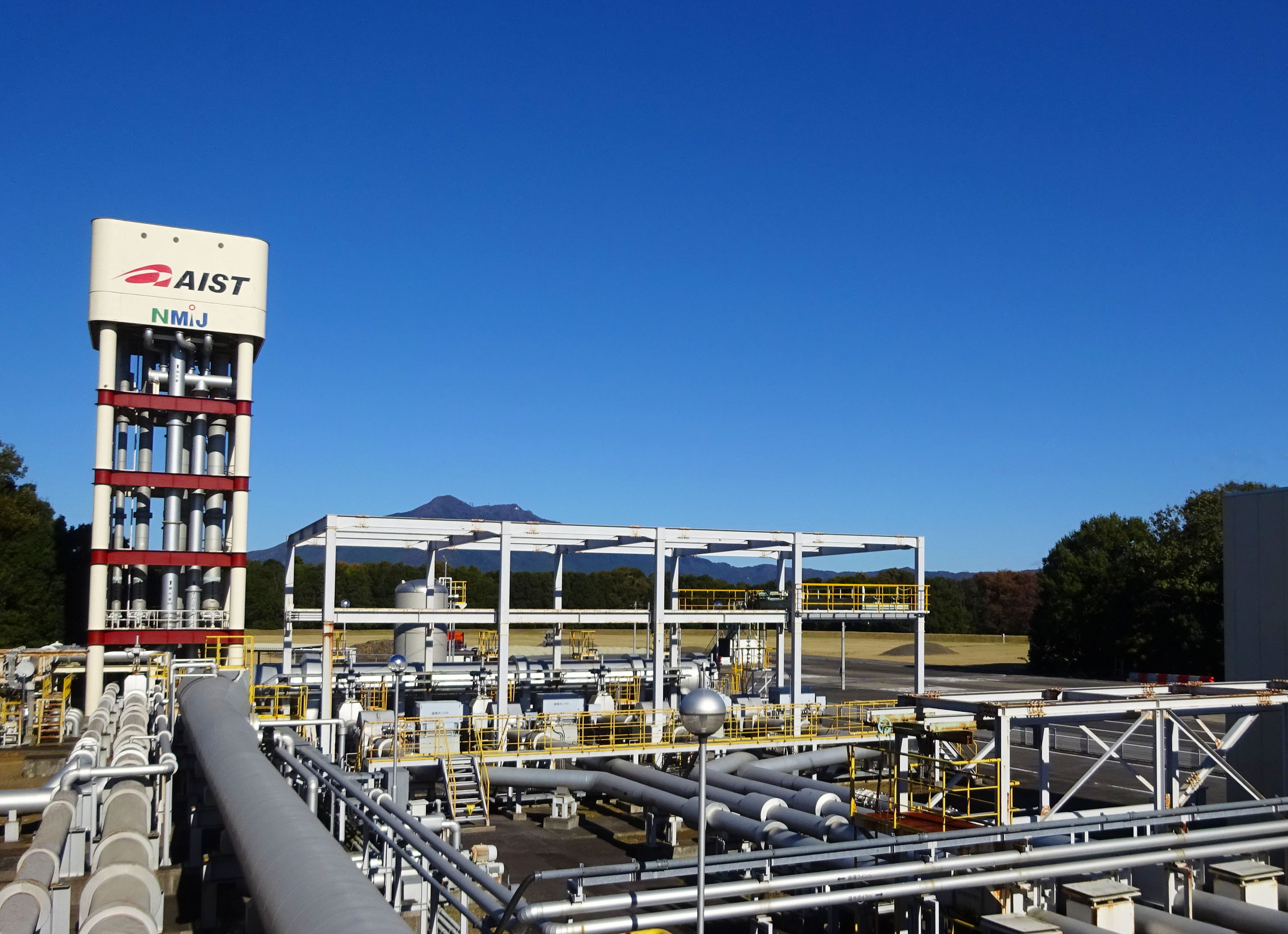

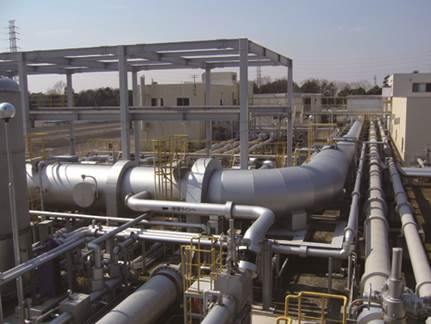

■特大流量（高Re）
設備の概要
| 試験流量 | 750 ～ 12,000 m3/h |
|---|---|
| 校正の不確かさ |
0.08 ％（k＝2） |
| 校正方法 | 参照流量計との比較法 |
| 試験流体温度 | ～ 70 ℃ |

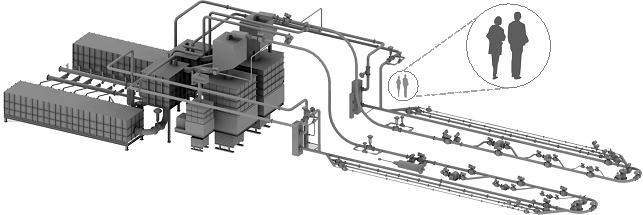

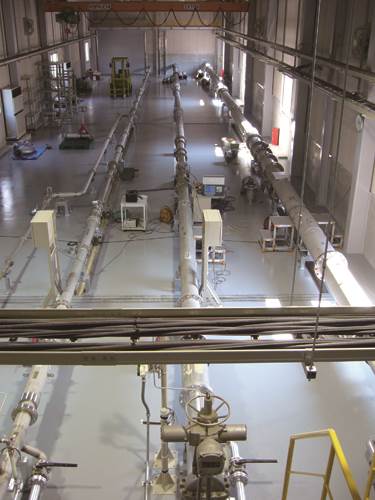

■中流量及び大流量
設備の概要
| 試験流量 | 0.3 ～ 3,000 m3/h |
|---|---|
| 校正の不確かさ |
0.042 ～ 0.060 ％（k＝2） |
| 校正方法 | 通液式静止秤量法 |

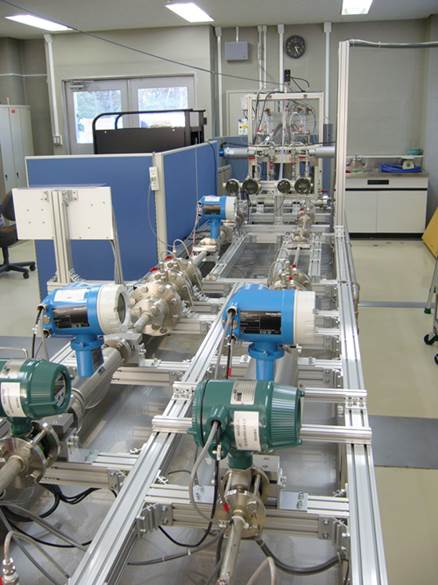

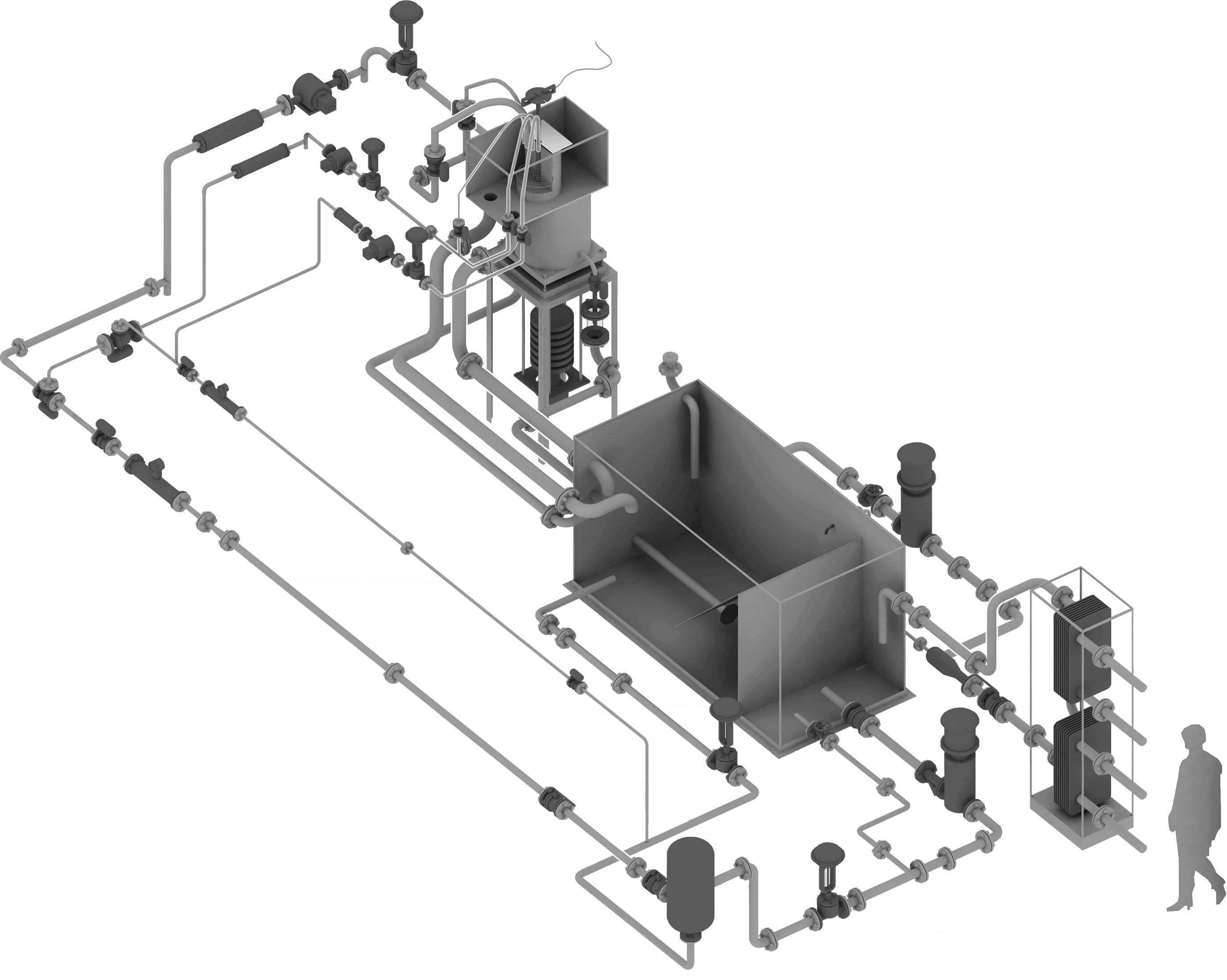

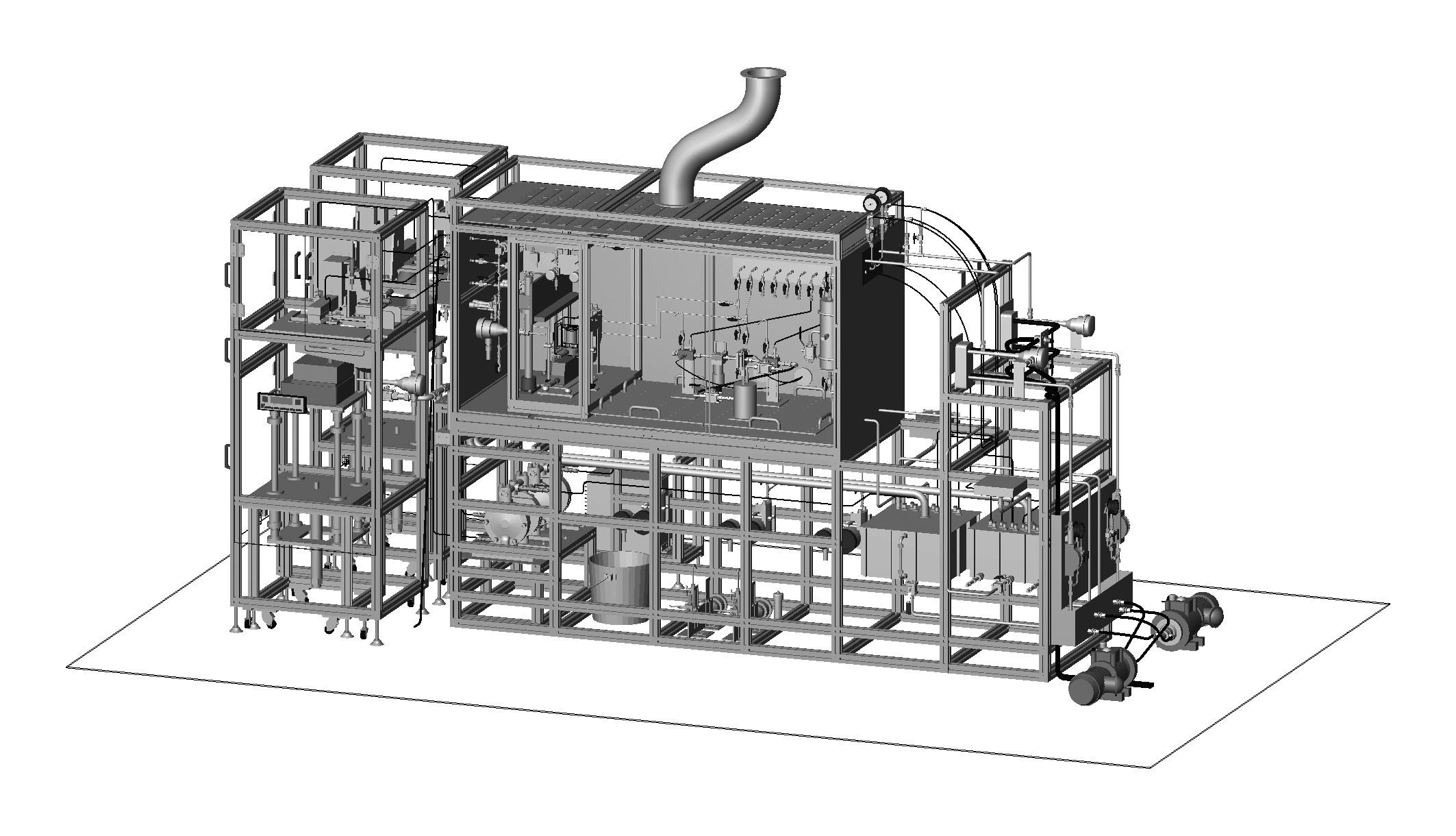

■小流量
設備の概要
| 試験流量 | 0.002 ～ 1.2 m3/h |
|---|---|
| 校正の不確かさ |
0.04 ％（k＝2） |
| 校正方法 | 通液式静止秤量法 |

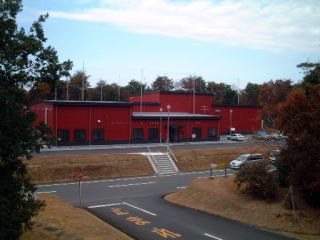

■概要
石油流量の測定は、石油化学製品等の取引、プロセス制御、省エネ技術開発等で必要な基盤技術であり、近年の高精度な計測ニーズの増大に伴って、高精度の標準供給が望まれております。
特に、石油取引用流量計による石油製品の取引額は膨大であり、石油流量の正確な測定の経済的効果は非常に大きいです。
また、高精度に校正された石油流量計を用いることにより、石油精製システムや高性能工業炉において、流量を高度に管理することが可能となり、より省エネ型のシステム、設備を実現することが可能となります。

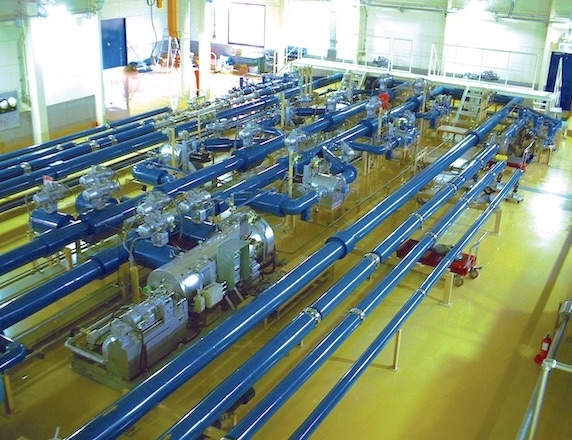

■大流量
設備の概要
| 試験流量 | 3 ～ 300 m3/h |
|---|---|
| 校正の不確かさ |
0.020 ％（k＝2）：質量流量 |
| 試験液種 | 灯油・軽油 |
| 校正方法 | 通液式静止秤量法 |
| 試験流体温度 | 15 ～ 35 ℃, 10分あたりの変動幅：0.05 ℃以下 |
| 試験流体圧力 | 200 ～ 600 kPa |
| 被試験流量計ライン | 口径 50, 100, 150 mm, 直管部100 D以上 |
| 校正用機器 | （1）秤量計：10 ton用 2台, 1 ton用 2台 槓桿式電子天秤, 標準分銅内蔵, 自動分離低荷重秤量方式 （2）転流器：10 ton用 2台, 1 ton用 2台 二枚羽根水平定速移動転流方式, 広流量レンジ対応開度可変ノズル （3）振動式密度計 |
|---|---|
| 管理用標準器 |
サーボ式容積流量計 |

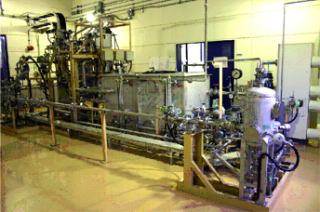

■中流量
設備の概要
| 試験流量 | 0.1 ～ 15m3/h |
|---|---|
| 校正の不確かさ | 0.020 ％（k＝2）：質量流量 0.030 ％（k＝2）：体積流量 |
| 試験液種 | 灯油・軽油・スピンドル油・工業ガソリン （液種交換型） |
| 校正方法 | 通液式静止秤量法 |
| 試験流体温度 | 10 ～ 35 ℃, 10分あたりの変動幅：0.05 ℃以下 |
| 試験流体圧力 | 200 ～ 700 kPa |
| 被試験流量計ライン | 口径 4 mm ～ 40 mm,直管部 80 D 以上 |
主要構成機器
| 校正用機器 | （1）秤量計：取込量32 kg × 1台 電子天秤, 標準分銅内蔵 （2）転流器：1台 二枚羽根回転転流方式 広流量レンジ対応マルチノズル （3）振動式密度計 |
|---|---|
| 管理用標準器 | 容積流量計 |

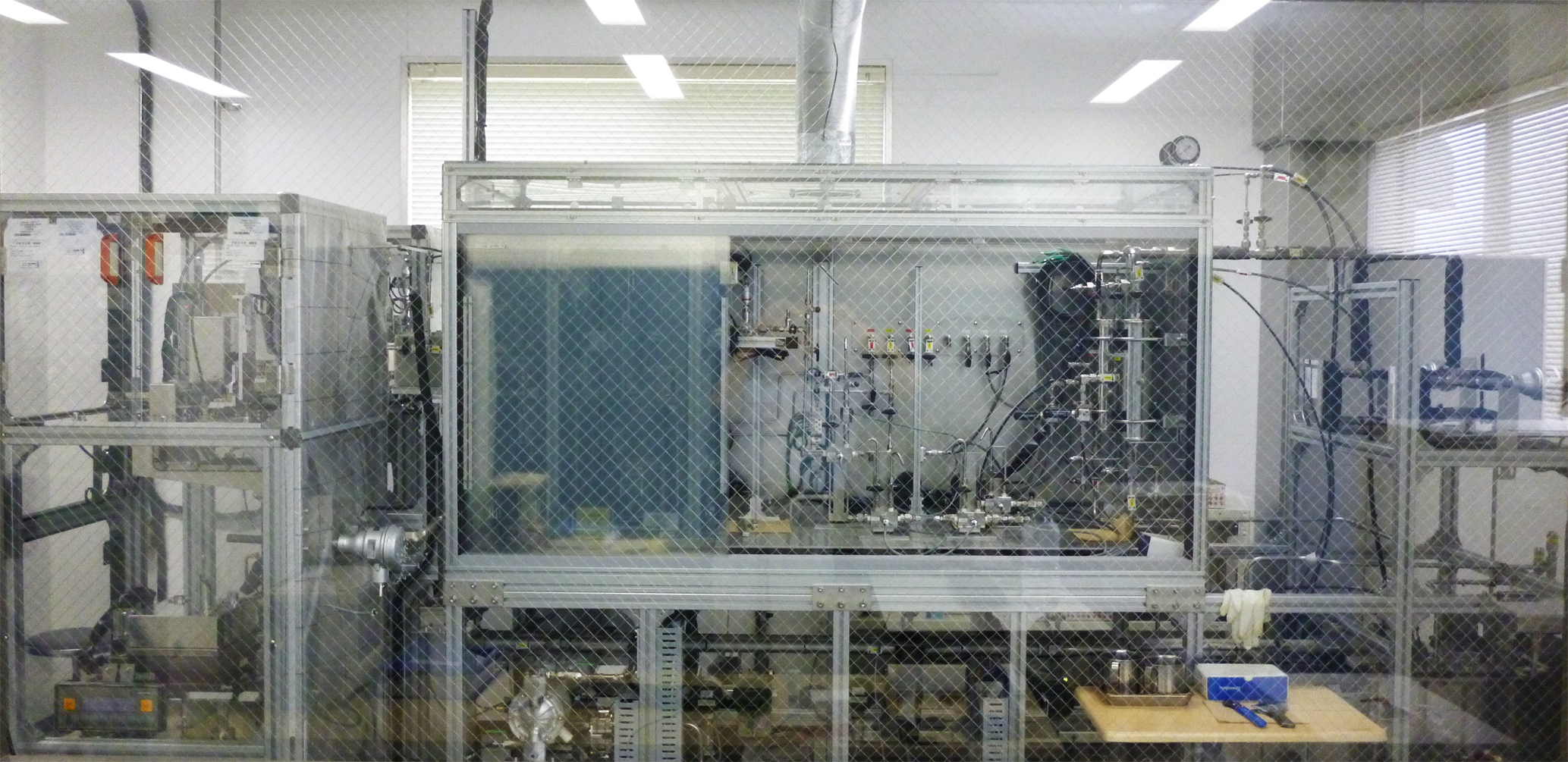

■小流量
設備の概要
| 試験流量 | 20 mL/h ～ 100 L/h |
|---|---|
| 校正の不確かさ | 0.020 ～ 0.050 ％（k＝2）：質量流量 0.064 ～ 0.078 ％（k＝2）：体積流量 |
| 試験液種 | 灯油・軽油・工業ガソリン |
| 校正方法 | 通液式静止秤量法 |
| 試験流体温度 | 15 ～ 35 ℃, 1時間あたりの変動幅：0.05 ℃以下 |
| 試験流体圧力 | ～400 kPa |
| 被試験流量計ライン | 口径 1/4 inch ～ 1/2 inch |
主要構成機器
| 校正用機器 | ダイバータを用いた秤量システム ・液種別2系統 ・校正流量範囲1 L/h ～ 100 L/h ・2 kg秤量計（2台） ・円錐状回転型二枚羽根式転流器（2台） 高速切換バルブを用いた秤量システム ・液種交換式1系統 ・校正流量範囲20 mL/h ～ 1 L/h ・100 g秤量計（1台） ・高速開閉バルブ対方式の転流器 |
|---|
