OK-0036

研磨面の電子像によってゴムと複合化されたカーボンナノファイバーの配向分布を評価する。

複合材中のナノ繊維の状態を知りたい。繊維状補強剤の配向を知りたい。

岡山県工業技術センター

研究者・グループ名鑑

事例に関するお問い合せ

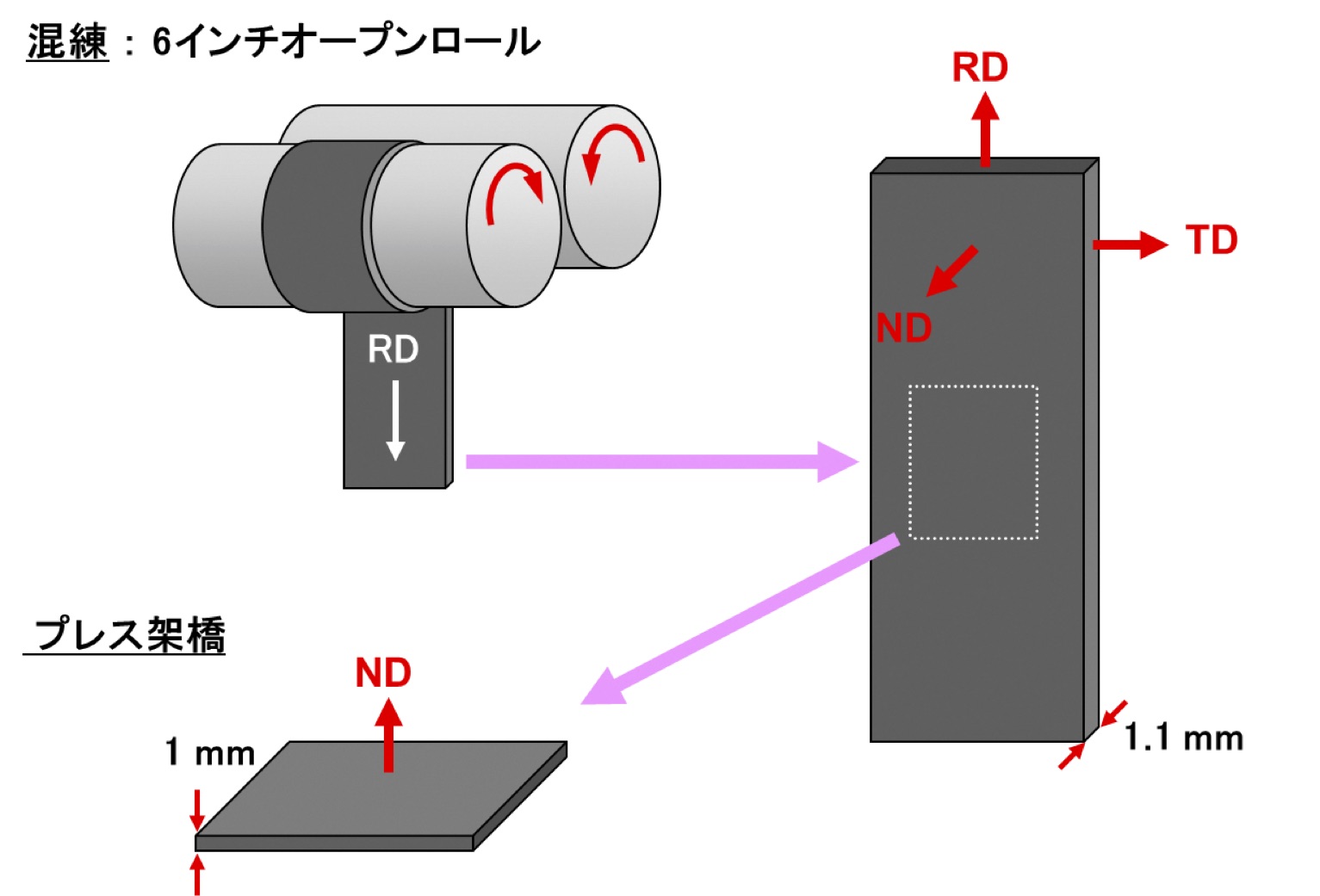

カーボンナノファイバーを配合したゴムシート。

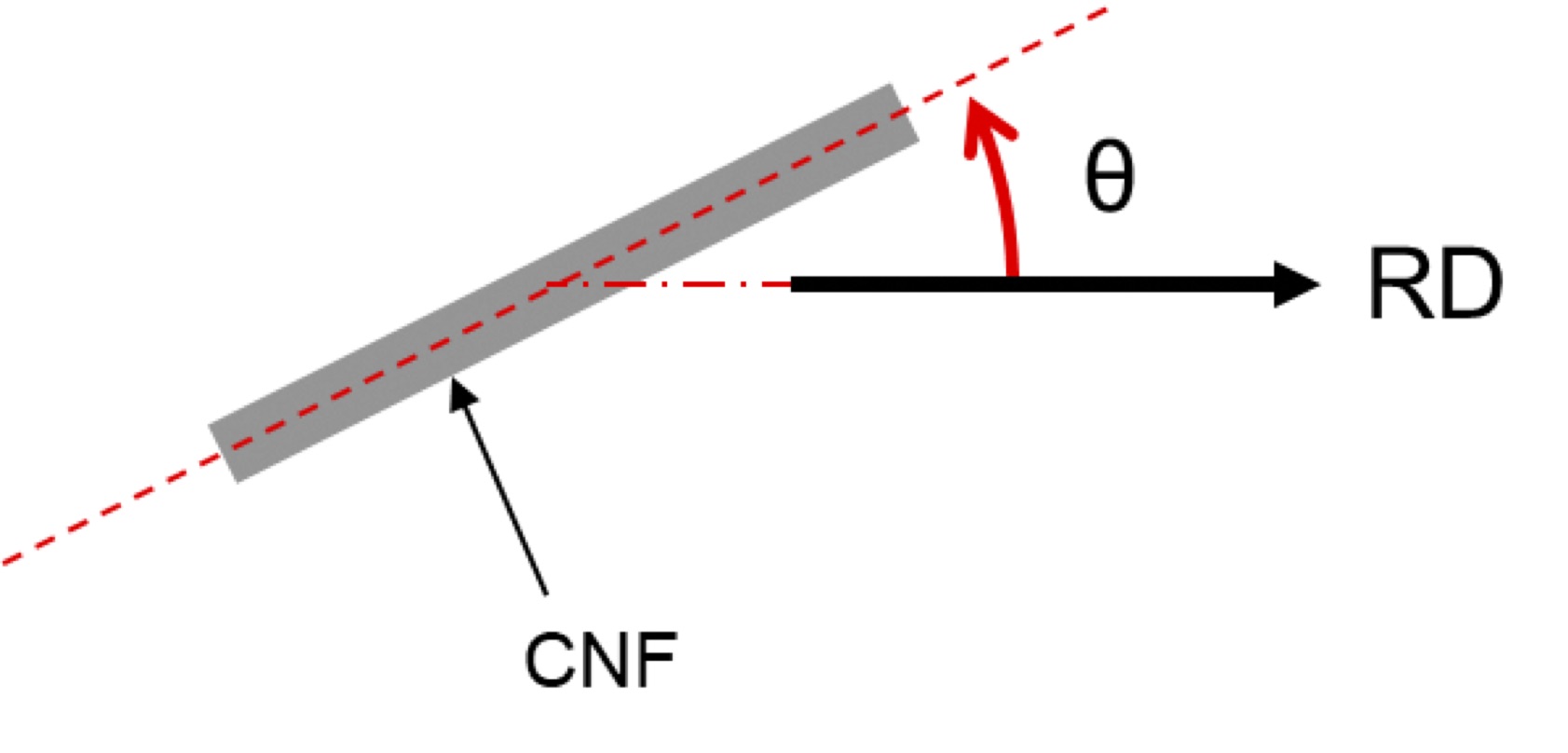

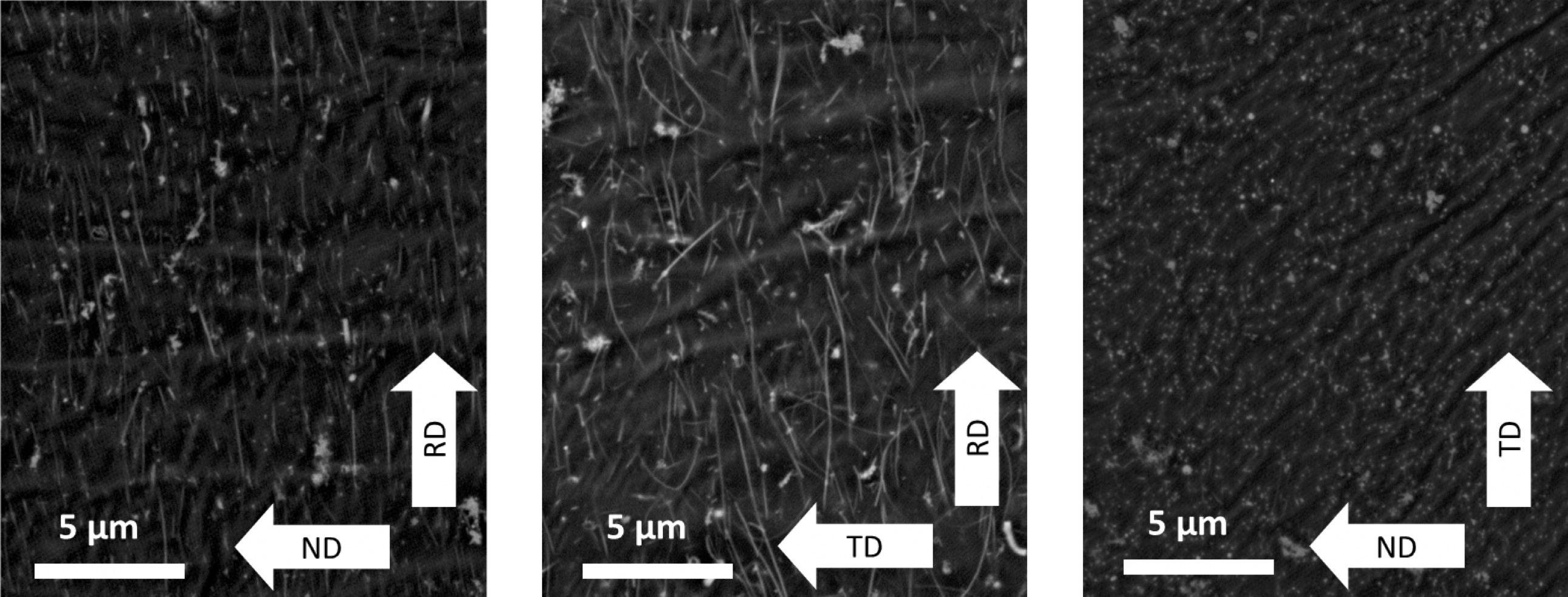

カーボンナノファイバー/EPDM複合材の断面をクロスセクションイオンポリッシャ（CP）で研磨し、FE-SEMで観察した電子像からカーボンナノファイバーの方位分布を分析する。

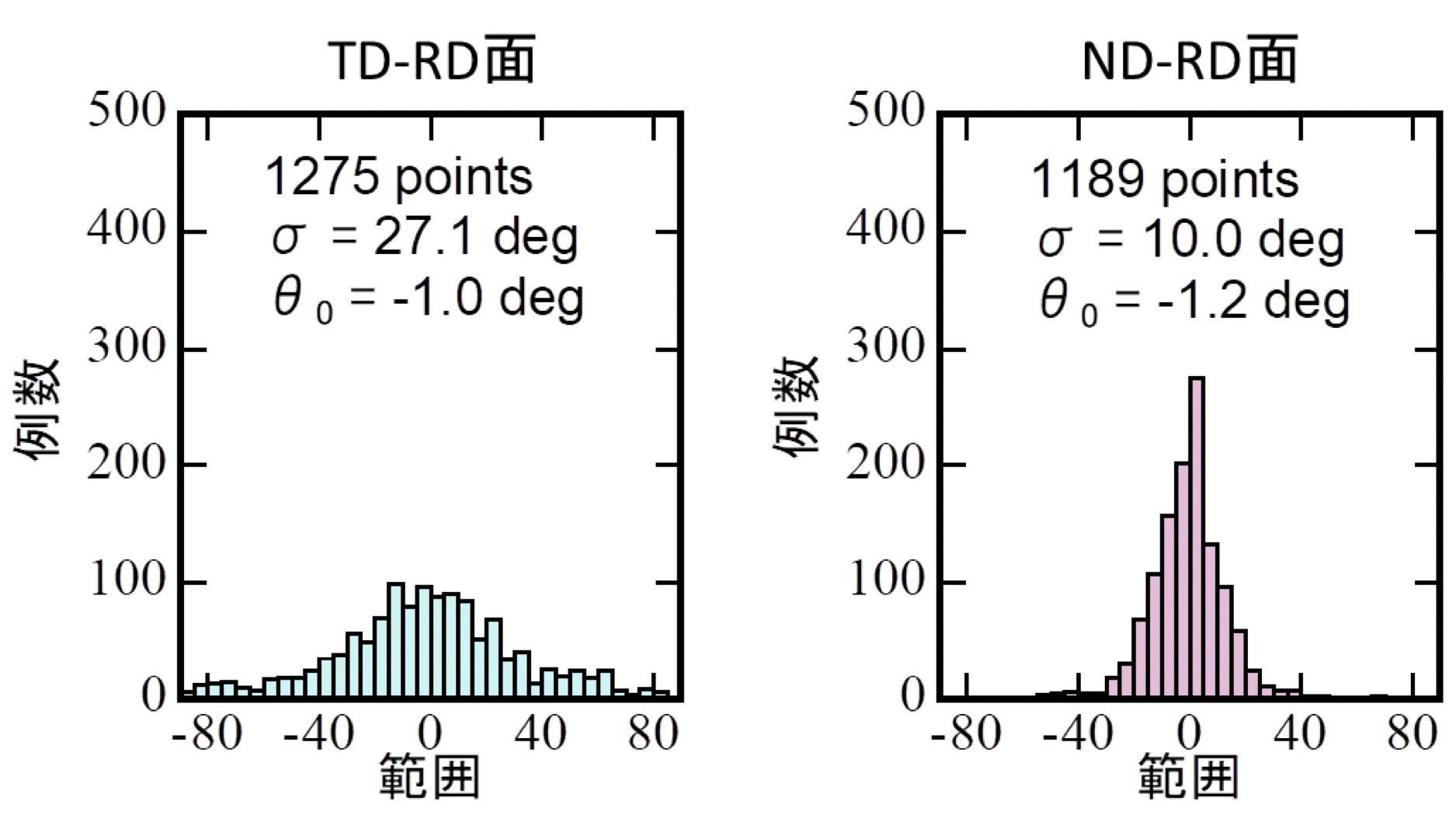

カーボンナノファイバーの方位分布は正規分布を仮定すると(θ0, φ0, σθ, σφ) = （89, 89, 10, 27）となり、X線回折法と一致した。

日本電子、クロスセクションイオンポリッシャ

開放機器データベース
日立ハイテクノロジーズ、SU8220

繊維状補強材の配向は複合材料の物性に大きく依存する。

事例「OK-0035: X線回折によるカーボンナノファイバーの配向分布の評価」参照。

繊維状補強剤
