ゴムと混練りされたカーボンナノチューブの繊維長の分布
事例No.
OK-0034
概要
天然ゴム（NR）と混練りされたカーボンナノチューブの長さの分布を評価する。
お困りごと・要望
複合材中のナノ繊維の状態を知りたい。混練りによる繊維状補強剤のダメージを知りたい。
事例提供機関
サンプル
マルチウォールカーボンナノチューブ（MWCNT）を配合した天然ゴム（NR）
分析方法

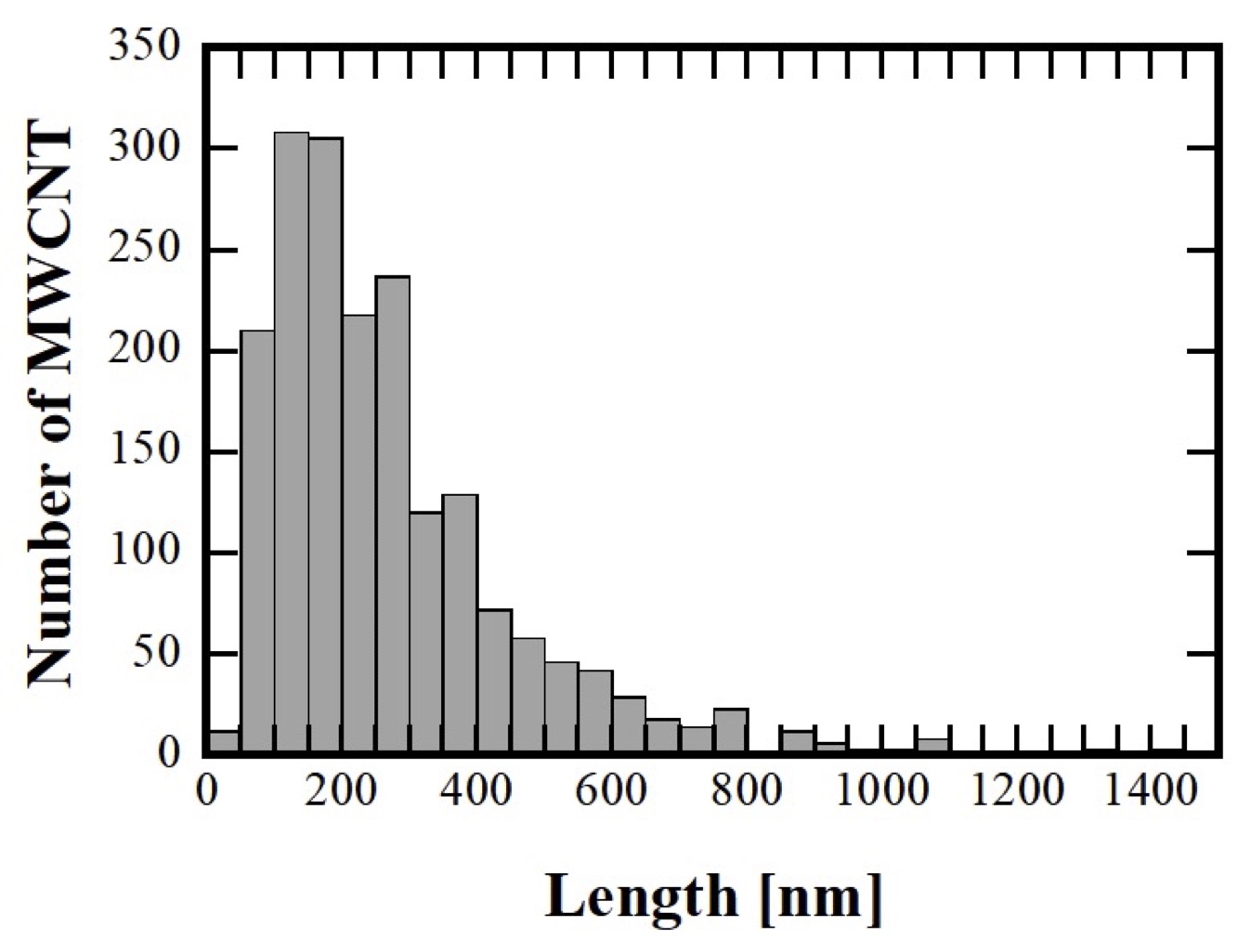

混練り後のNR/MWCNT複合材をトルエンに溶解させ、SEM試料台上に展開。乾燥後、FE-SEMで2次電子像を撮影。画像を解析して繊維長の分布を得た。
分析結果
混練り前の繊維長は非常に長く、測長は困難であったが、混練り後は100～200nmまで切断されていた。
関連装置
コメント
補強剤のアスペクト比は複合材料の物性に大きく依存する。
適用可能な材料
繊維状補強剤
