OK-0028

次亜塩素酸がエチレンプロピレンゴム（EPDM）表面に形成する劣化層の脆化を検出する。

材料劣化の程度を知りたい。塩素劣化のメカニズムを知りたい。

岡山県工業技術センター

研究者・グループ名鑑

事例に関するお問い合せ

カーボンブラックを配合したEPDMのパーオキサイド架橋物を、弱酸性の次亜塩素酸ナトリウム水溶液に浸漬したサンプル。

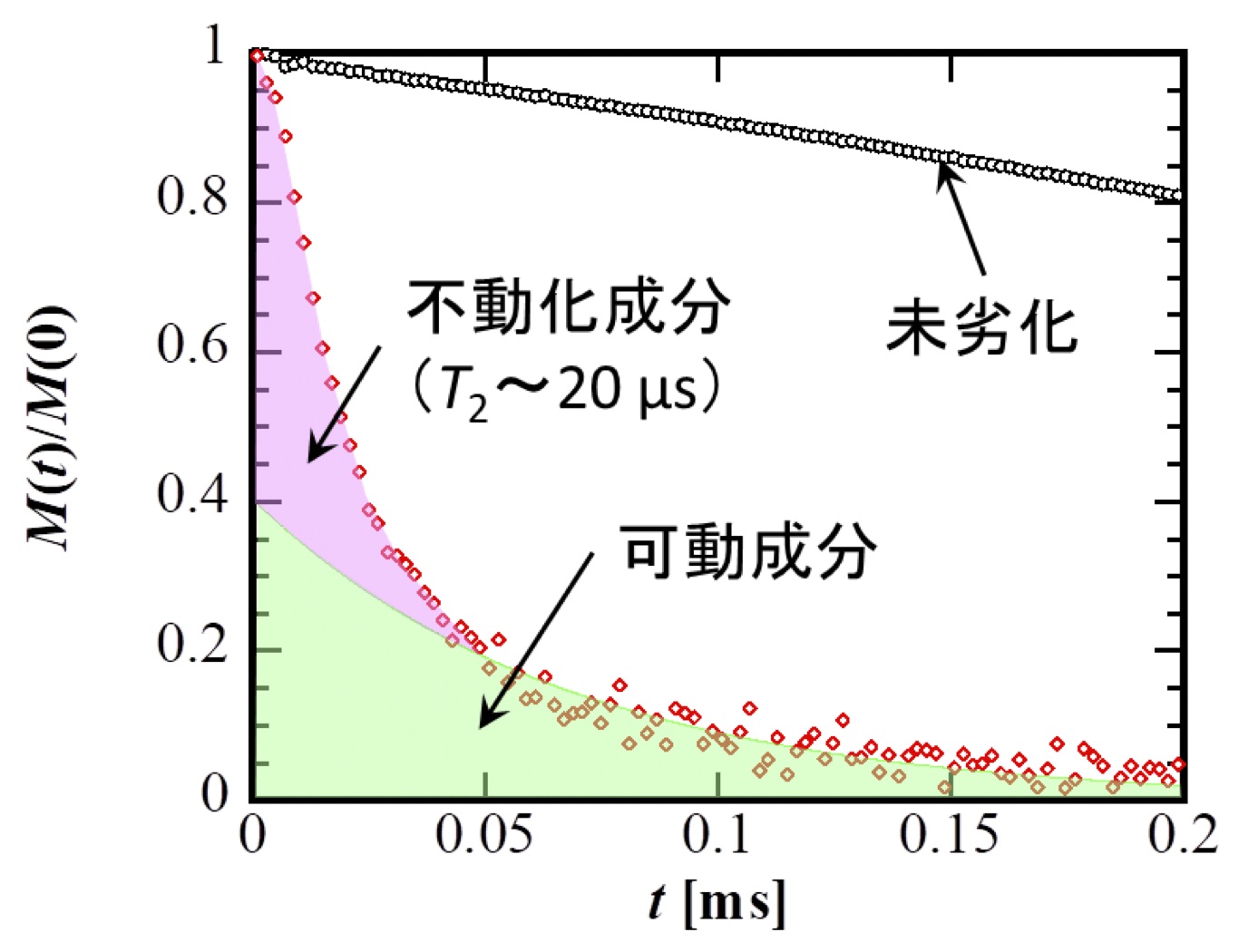

劣化したサンプルと回収した黒粉のパルス法NMR測定を行って、分子運動性が凍結した成分（不動化成分）を検出し、定量する。

・黒粉は分子運動が凍結した不動化成分が60％を占める。劣化層が脆化して脱落すること明らかにした。

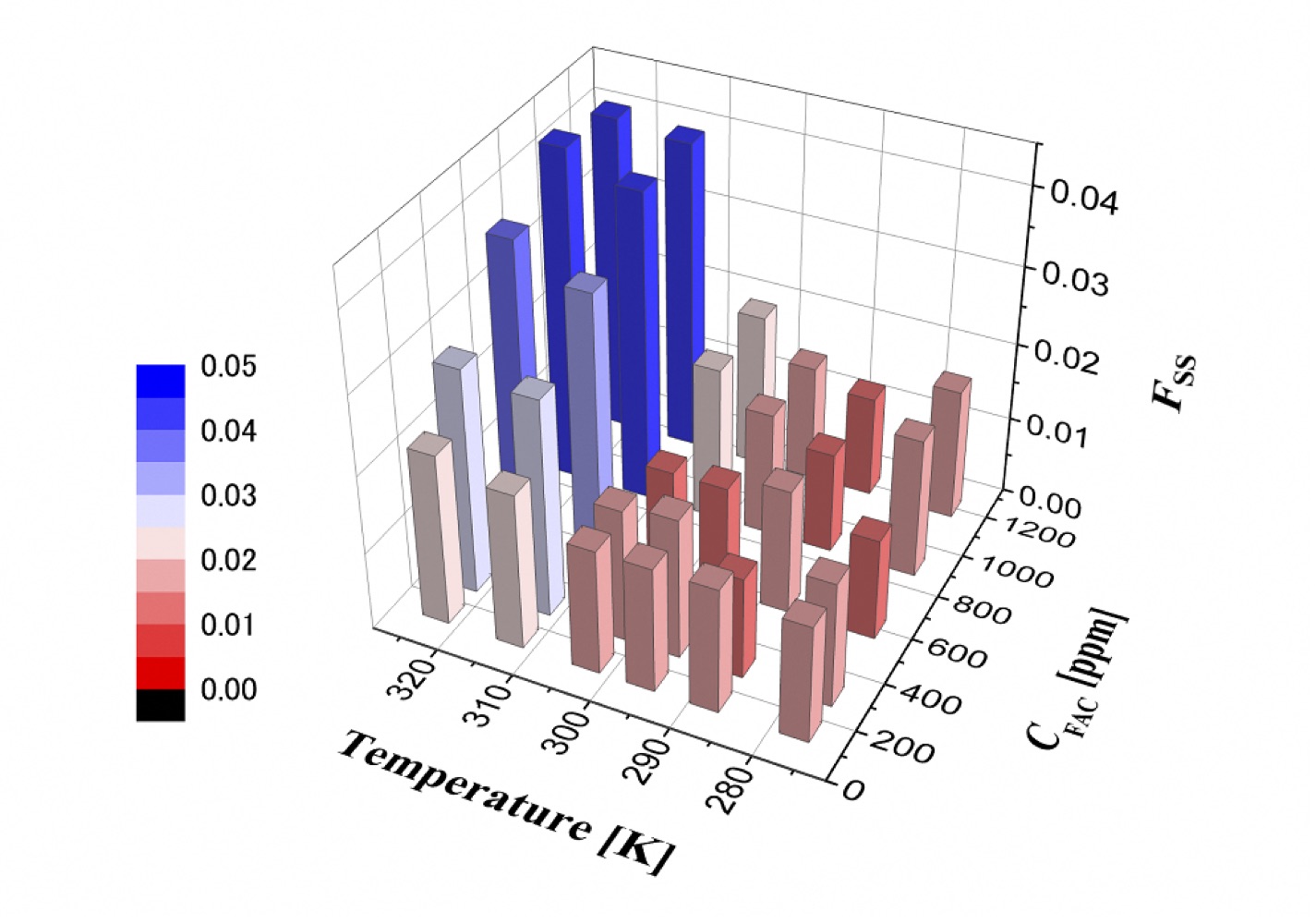

・不動化成分の量（FSS）は、高温、高濃度で顕著に増加し、異物発生のリスクが増大することを明らかにした。

Bruker、minispec mq20

開放機器データベース
日本電子、JNM-MU25

参照：「OK-0025: ゴムの内部への遊離有効塩素の浸透性の評価」、「OK-0026: ゴムの塩素劣化現象の形態観察」、「OK-0027: ゴムの劣化層が材料強度に及ぼす影響の解明」、「OK-0029: プラスチックへの遊離有効塩素の浸透性の評価」 」、「OK-0030: 次亜塩素酸が形成する劣化層の厚さの予測」、「OK-0031強度劣化を予測するための力学試験」

ゴム一般
