OK-0016

架橋相の質および量と破壊特性の関係を明らかにし、非破壊で破壊特性を予測する。

非破壊で破壊特性の劣化を知りたい。破壊特性を評価するための試料作製が難しい部品を評価したい。

岡山県工業技術センター

研究者・グループ名鑑

事例に関するお問い合せ

硫黄の配合量を変量したイソプレンゴム（IR）加硫物。硫黄の配合量が3phと5phrの加硫物を空気中で熱酸化させたサンプル。

サンプルの架橋相の網目鎖濃度パラメータ（1/T2HS)と化架橋相の量（FHS）をスピン‐スピン緩和挙動から求め、破断時の伸長比（λB ）との関係を解明する。

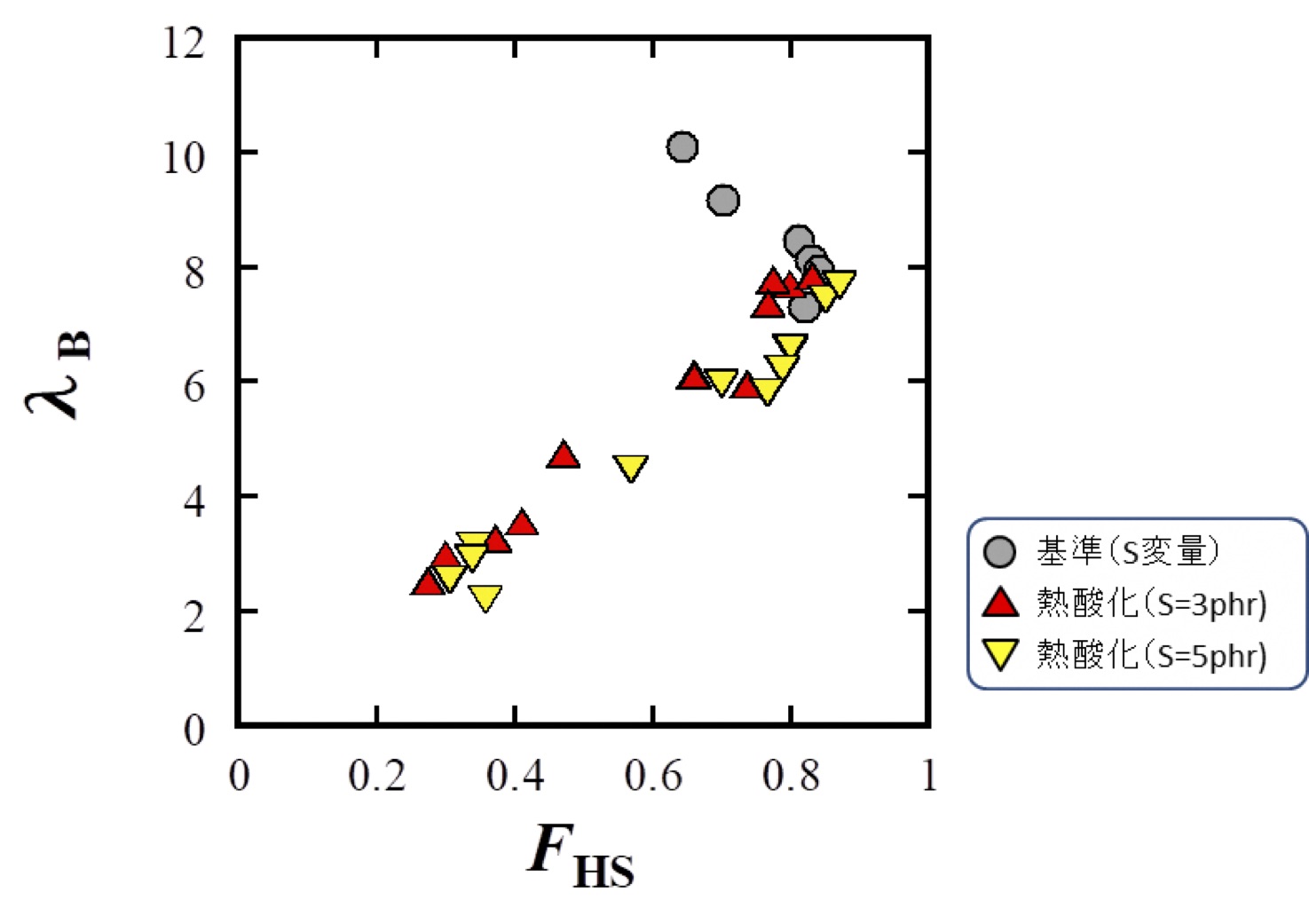

・FHSとλBは熱酸化系では比例。基準系では逆比例。
・基準系の1/T2HSとFHSの関係および 1/T2HSとλBの関係に、サンプルの1/T2HSを代入して求めたFHS* およびλB*を用いて規格化。

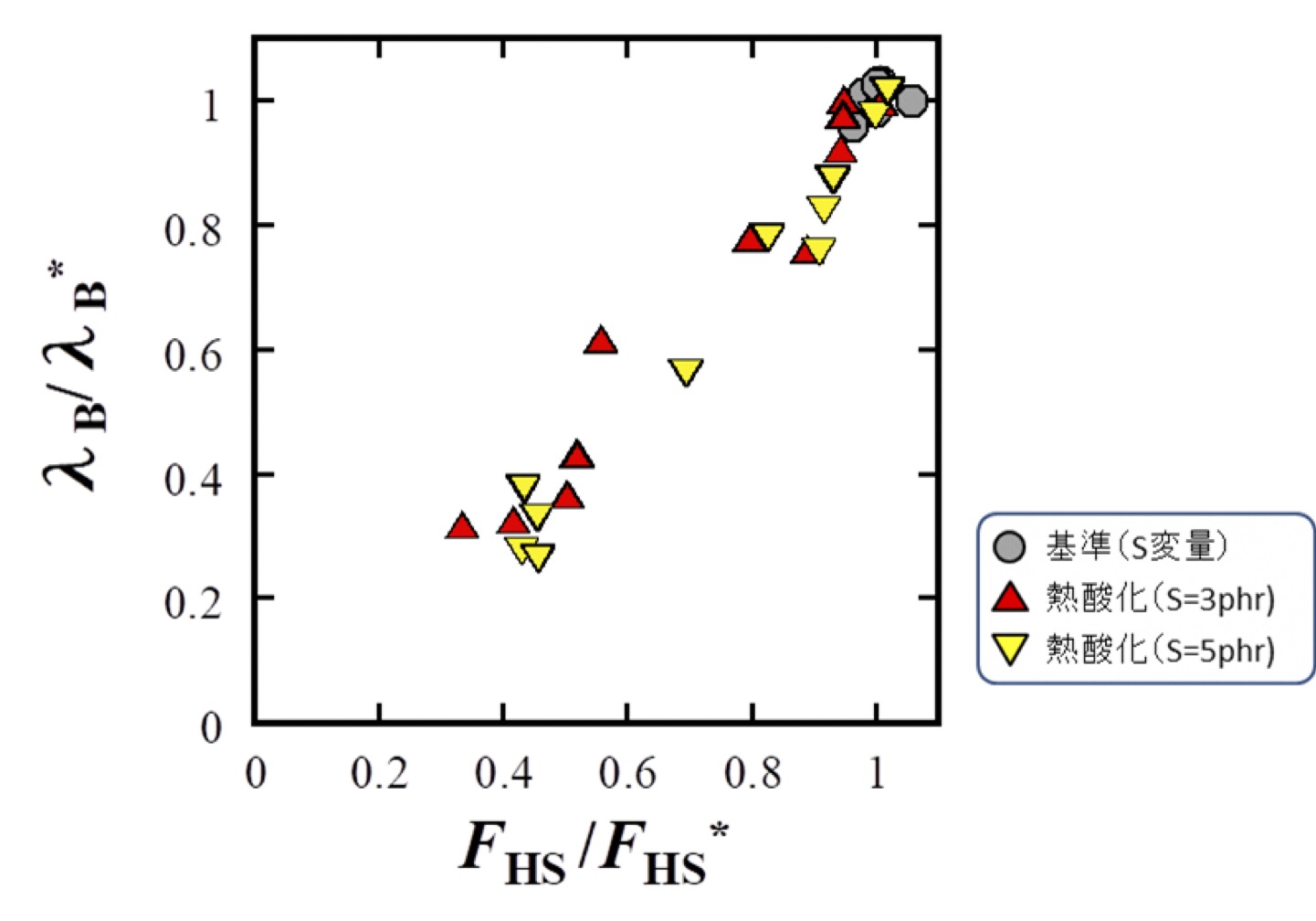

・FHS/FHS* とλB/λB*の比例関係を導いた。

Bruker、minispec mq20

開放機器データベース
日本電子、JNM-MU25

事例「OK-0014: パルス法NMRによるゴムの状態評価」も参照のこと

ゴム一般
