AT-0016

ポリプロピレン（PP）シートを加熱すると伸び率が低下するなどの不具合が生じる。伸び率の変化について小角X線散乱(SAXS)によるPPの結晶状態の解析から検証した。

ポリプロピレン（PP）の熱による伸び率の変化の原因を知りたい

産総研つくばセンター(中央第五)
機能化学研究部門 化学材料評価グループ新澤英之

研究者・グループ名鑑

事例に関するお問い合せ

ポリプロピレン（PP）

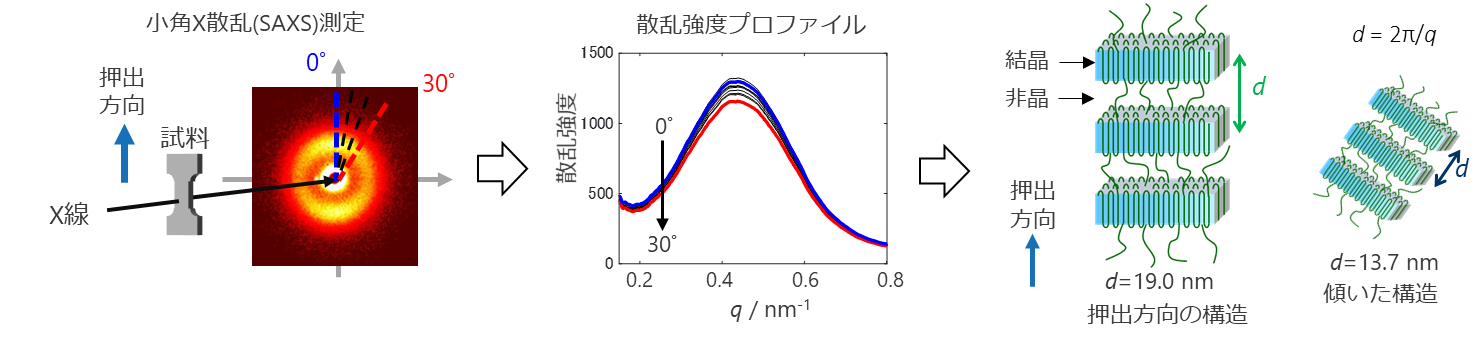

押出成形後したポリプロピレン(PP)フィルムの結晶ラメラ構造を小角X線散乱(SAXS)によって評価する。

押出成形したポリプロピレン(PP)フィルムには2つの結晶ラメラ周期長の分布があり、加熱すると２つの結晶ラメラ周期長の増加率が異なることが分かった。
