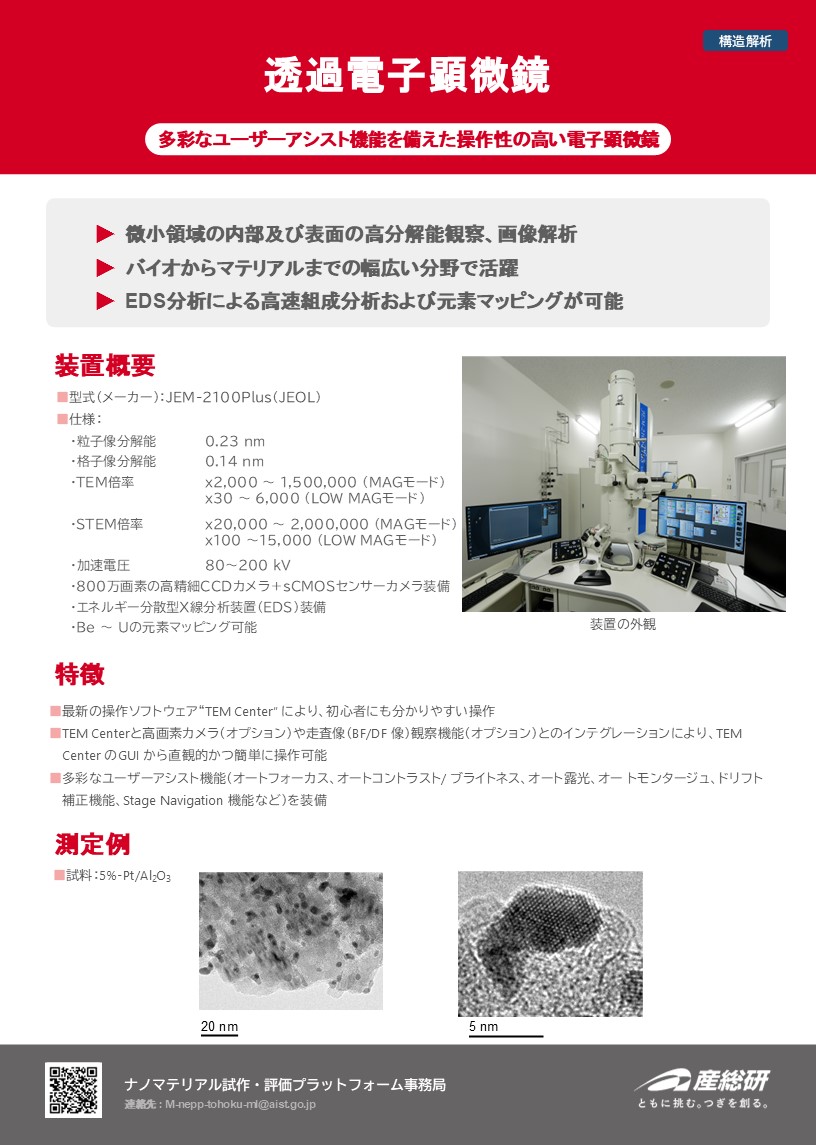

透過電子顕微鏡

特長・おすすめポイント!

  • 高精細ボトムカメラを装備し、幅広い分野で有効に利用可能
  • ナノスケールでの元素の分布を測定可能なSTEMを装備

装置情報

概要

薄膜状試料のナノサイズの構造を直接観察できる高倍率な顕微鏡です。

形式JEM-2100Plus
メーカーJEOL
仕様
粒子像分解能
0.23 nm
格子像分解能
0.14 nm
TEM倍率
x2,000 ~ 1,500,000 (MAGモード)
x30 ~ 6,000 (LOW MAGモード)
STEM倍率
x20,000 ~ 2,000,000 (MAGモード)
x100 ~15,000 (LOW MAGモード)
加速電圧
80 - 200 kV
800万画素の高精細CCDカメラ+sCMOSセンサーカメラ装備
エネルギー分散型X線分析装置(EDS)装備
Be ~ Uの元素マッピング可能
[キーワード]
薄膜状試料、高倍率、ナノスケール、STEM、元素分布
