構造解析

デジタル光学顕微鏡

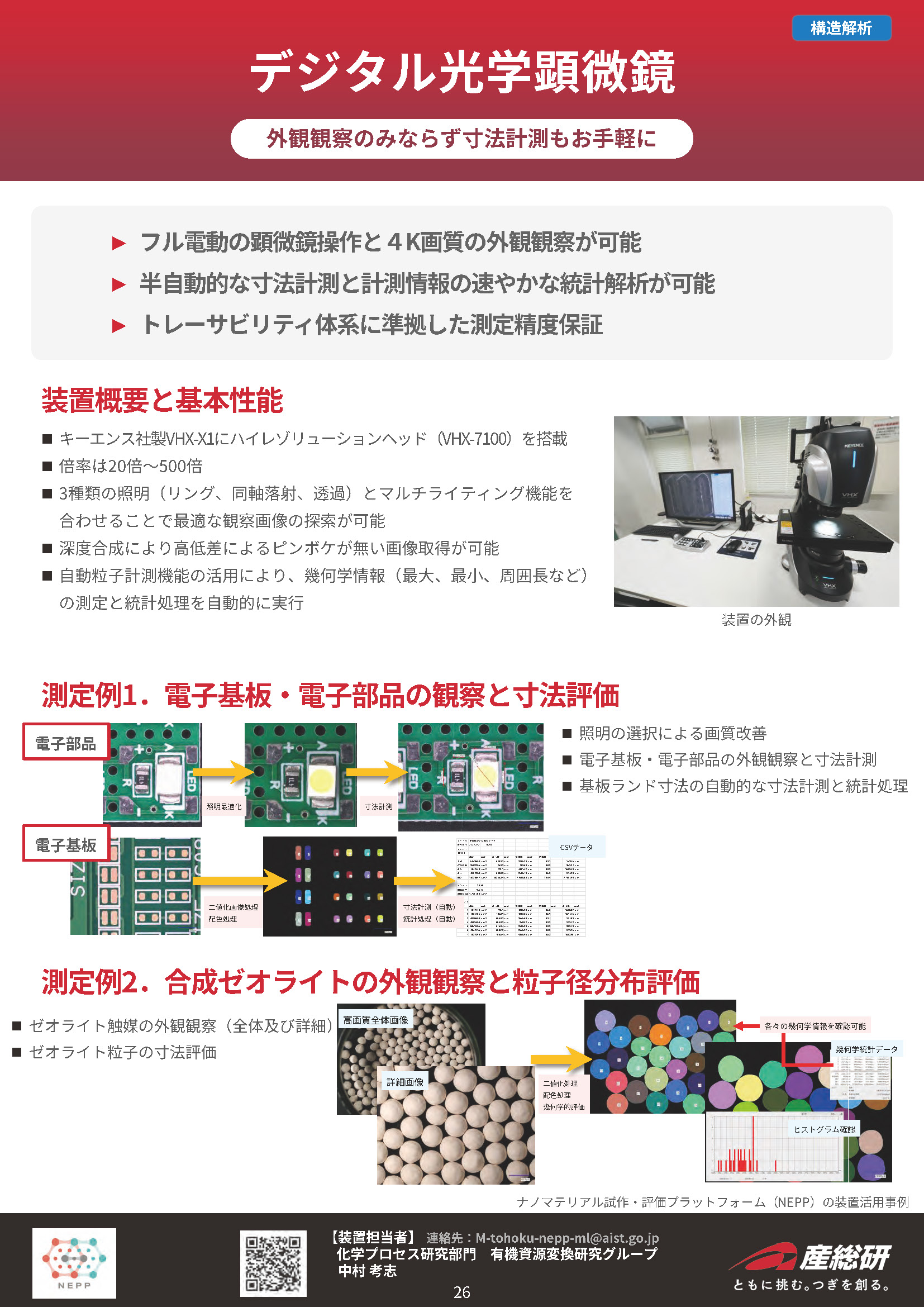

デジタル光学顕微鏡イメージ
３Dで観察可能な高い操作性とカスタマイズ性を備えた光学顕微鏡です
用途デジタル式の光学顕微鏡による画像解析
（画像連結による観察範囲拡大、距離・直径・面積等の解析）
形式VHX-X1
メーカーキーエンス
仕様
撮像素子1/1.7型 CMOSイメージセンサー 総画素 4168 x 3062
フレームレート30 fps(max)
RGB各画素16 bit
対物レンズ2種附属： 20 – 100倍 及び 100 – 500倍
XYZフル電動ステージ装備XY移動量：±50 mm
計測機能２点間距離、半径、直径、面積、RGB、個数、角度等
