OK-0025

次亜塩素酸によるエチレンプロピレンゴム（EPDM）劣化の原因となる浸透・拡散現象を解明する。

塩素劣化のメカニズムを知りたい。塩素劣化による物性変化の原因を知りたい。

岡山県工業技術センター

研究者・グループ名鑑

事例に関するお問い合せ

カーボンブラックを配合したEPDMのパーオキサイド架橋物を、異なるpHの次亜塩素酸ナトリウム水溶液（有効塩素濃度90mg/L）に4℃で180日浸漬したサンプル。

サンプルの断面における元素分布を電子プローブマイクロアナライザ（EPMA）で測定する。

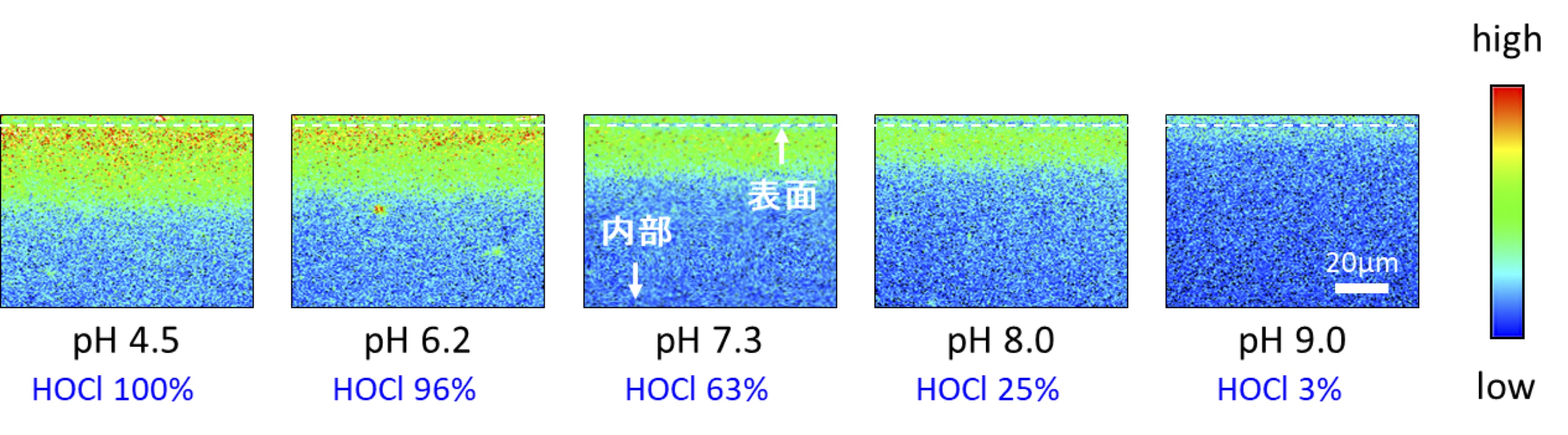

・pHが低いほど深くまでClが検出された。
・非解離型の次亜塩素酸が浸透・拡散して劣化層を形成することを解明した。

日本電子、JXA-8500FS

参照：「OK-0026: ゴムの塩素劣化現象の形態観察」、「OK-0027: ゴムの劣化層が材料強度に及ぼす影響の解明」、「OK-0028: パルス法NMRによる硬化劣化層の検出」、「OK-0029: プラスチックへの遊離有効塩素の浸透性の評価」 」、「OK-0030: 次亜塩素酸が形成する劣化層の厚さの予測」、「OK-0031強度劣化を予測するための力学試験」

ゴム一般
