ナノフォーカスＸ線ＣＴによる樹脂添加剤の分散特性の解析
事例No.
HW-0011
概要

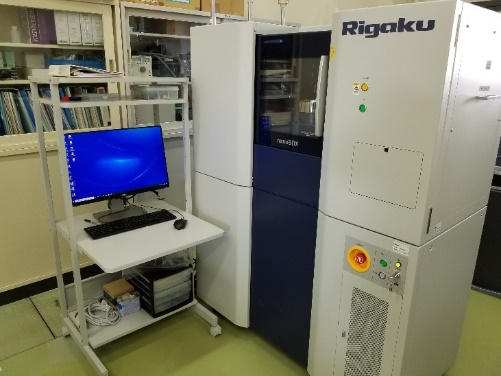

ナノフォーカスＸ線ＣＴにより樹脂の繊維分布を撮影し、３次元データをソフトウェアで数値化し比較した。
お困りごと・要望
炭素繊維やガラス繊維より樹脂との密度差の小さいセルロースナノファイバーの分散状態を観察したい。
事例提供機関
サンプル
セルロースナノファイバー分散樹脂
分析方法

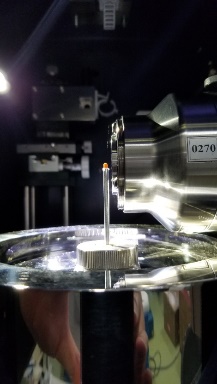

1mmφ以下の試料の断層像を撮影し、ExFactVR2.1で可視化した。
撮影条件
ターゲット：Cu; 管電圧：40kV; 管電流：30mA; レンズ：L0270（最高分解能）; Binning：2; Voxelサイズ：0.6μm; プロジェクション数：2,400枚; 露光時間：30秒/プロジェクション; 再構成ソフトウェア：㈱緑野リサーチTomoshop; 可視化・計測ソフトウェア：日本ビジュアルサイエンス㈱ExFactVR2.1
分析結果
1,024×1,024pixel×1,024枚の断層像が得られた。

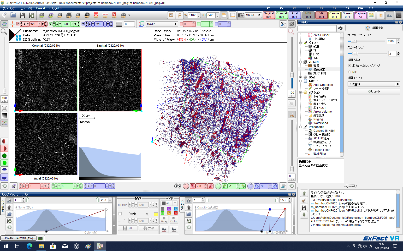

これをExFactVR2.1でVolume Rendering等に表示し、セルロースナノファイバー束の立体分布を可視化した。
