化学修飾リグノセルロースの材質分析
事例No.
HW-0006
概要
改質処理したセルロース材料の材質評価を行った。
お困りごと・要望
セルロースナノファイバーの性質を調べたい。
事例提供機関
サンプル
分析方法
竹由来のリグノセルロースナノファイバー （LCNF）の改質処理（アセチル化及びオクタノイル化）を行い、真空凍結乾燥を行ったサンプルを用いて赤外分光分析（KBr 錠剤法）を行った。

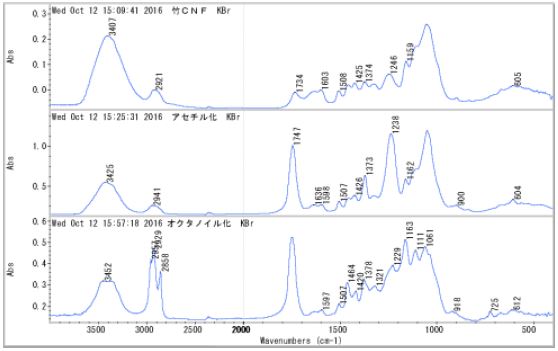

分析結果
改質処理（アセチル化及びオクタノイル化）した竹LCNF は1740cm－１付近にカルボニル基に由来するピークが現れ化学修飾が行われていることが確認された。
