AC-0011

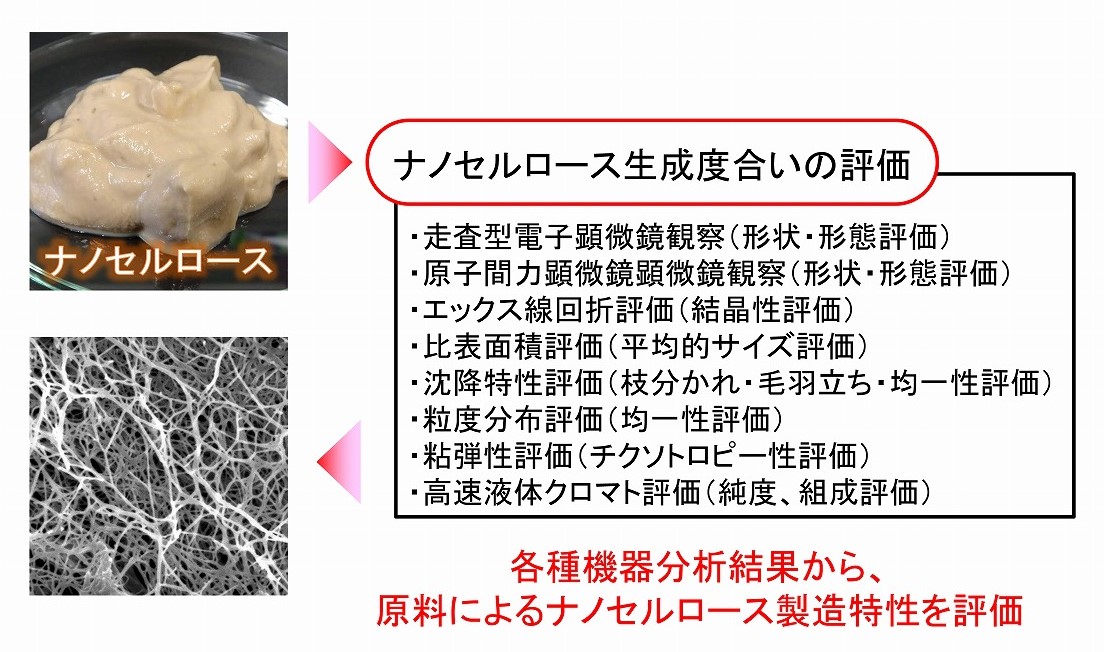

各種植物原料（必要に応じて粉末化あるいはオートクレーブ処理）の水分散体（固形分～5wt%）をディスクミルおよび高圧ホモジナイザーを用いて、繰り返し処理で製造特性を電子顕微鏡観察等で評価。

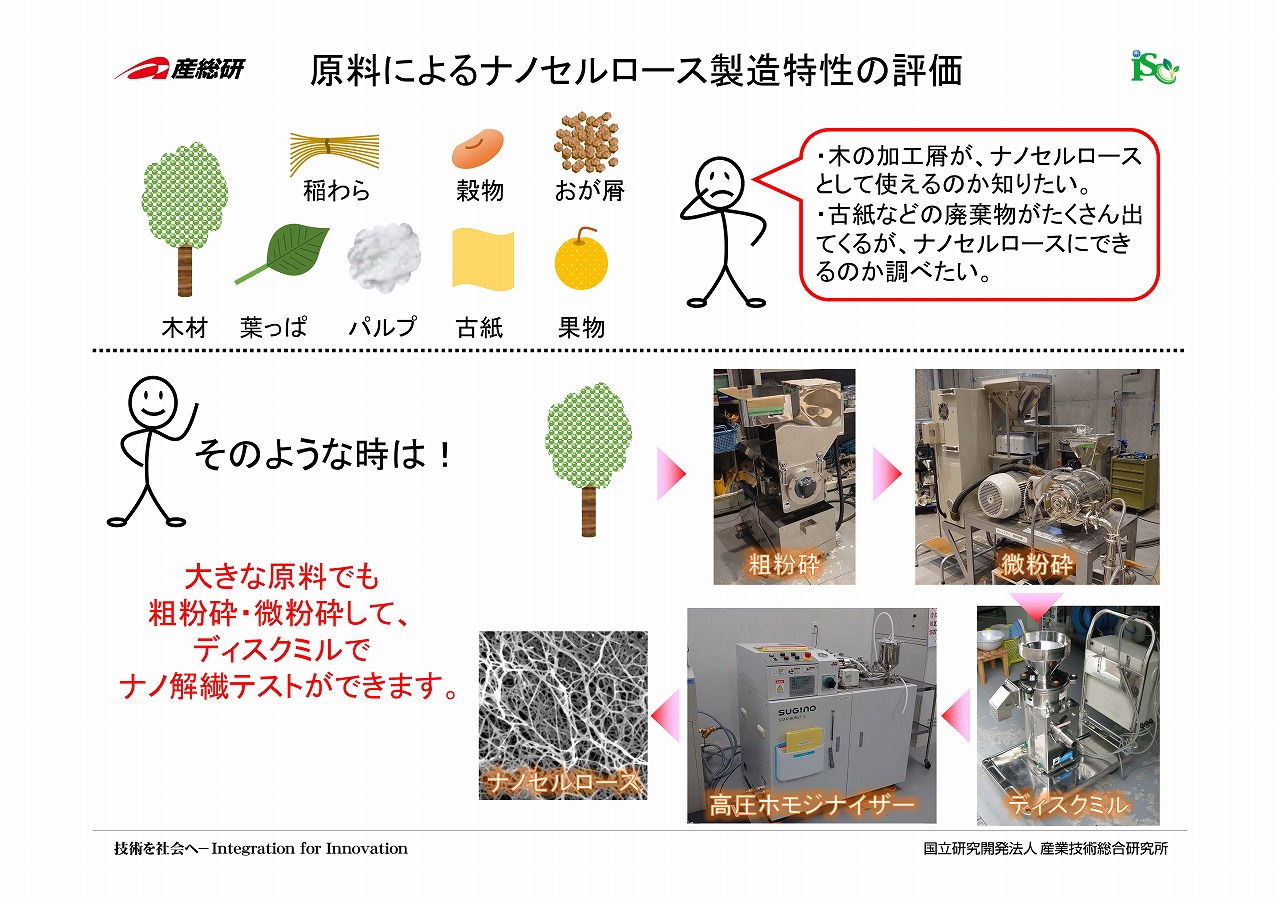

原料によるナノセルロース製造特性を評価したい。

産総研中国センター
機能化学研究部門 セルロース材料グループ熊谷明夫

研究者・グループ名鑑

事例に関するお問い合せ

ナノセルロース製造原料各種

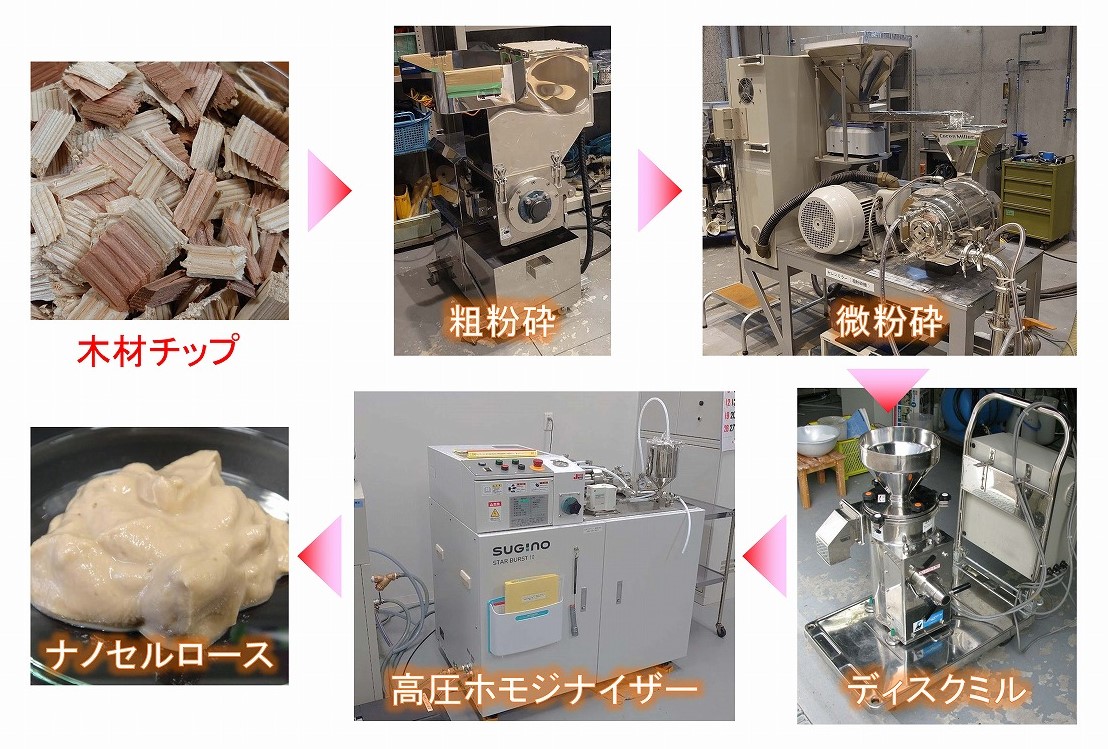

各種植物原料を用いて、粗粉砕、微粉砕、場合によりオートクレーブ処理により前処理（ナノセルロース製造効率を向上させるための処理）を行う。得られた前処理物を水に分散させ、ディスクミルや高圧ホモジナイザーを組み合わせてナノセルロースを製造する。

ディスクミル処理も高圧ホモジナイザー処理も、1回処理では、不十分な場合が多々あるため、繰り返し処理が必要。前処理物を直接的に高圧ホモジナイザー処理することも可能であるが、詰まりには注意が必要。ディスクミル処理で、サイズを整えた後に高圧ホモジナイザー処理すると効果的である。

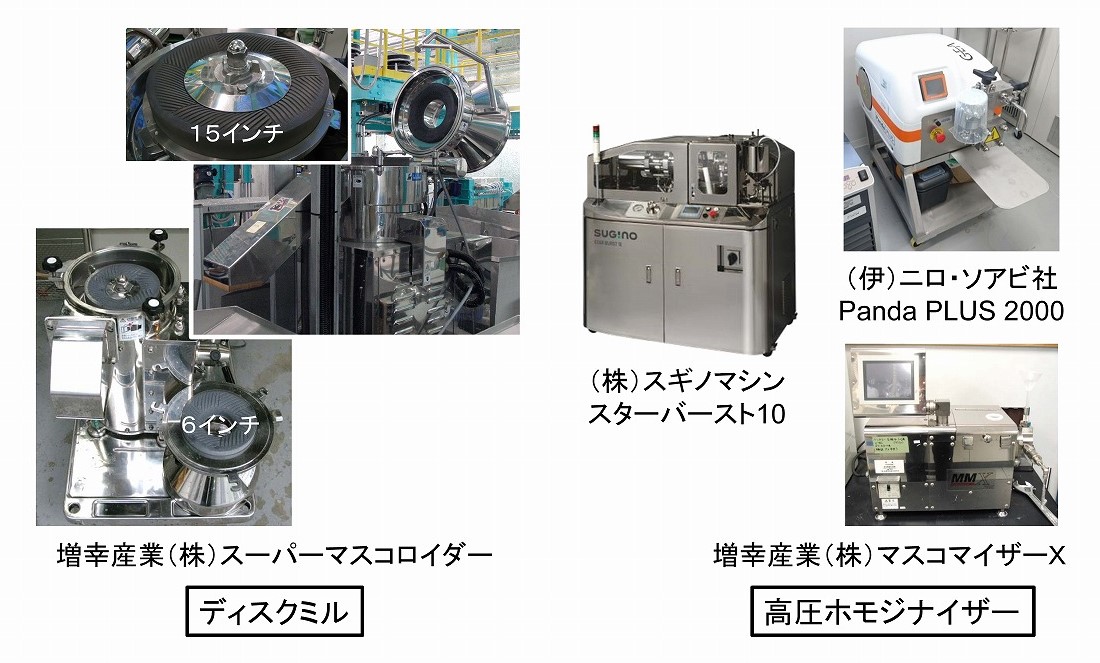

ディスクミル・小型（増幸産業(株)　MKCA6-2）
高圧ホモジナイザー（増幸産業(株)　マスコマイザーＸ　MMX-L200-D10）
高圧ホモジナイザー（(株)スギノマシン　スターバースト10）

ディスクミル処理は、セラミックディスクミルの間隔を自由に調整できるため、原料サイズに応じた処理が可能。セラミックディスクミルの砥粒の番手を変えることもでき、汎用性が高い。原料の水分散スラリーとして固形分濃度5wt%程度でも処理可能。ただし、処理をシビアにしすぎると、ナノセルロースの繊維切断等のダメージが発生する場合がある。高圧ホモジナイザーは、ダメージの発生は少ないが、原料サイズの依存性が高く、高濃度処理は難しく、1wt%程度以下が望ましい。

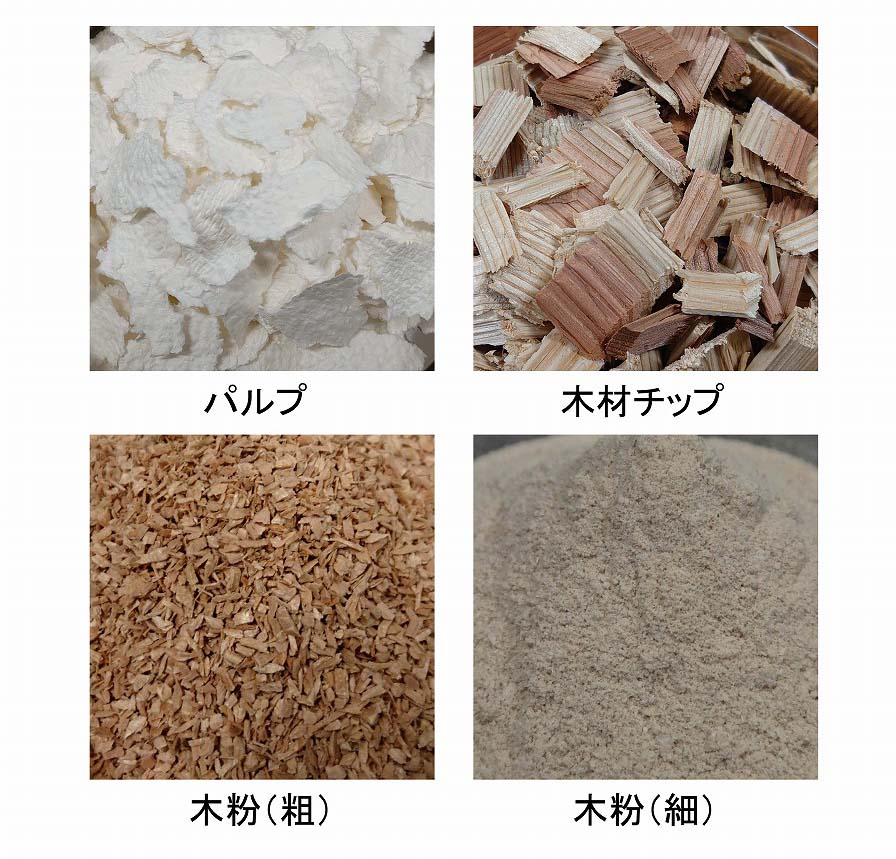

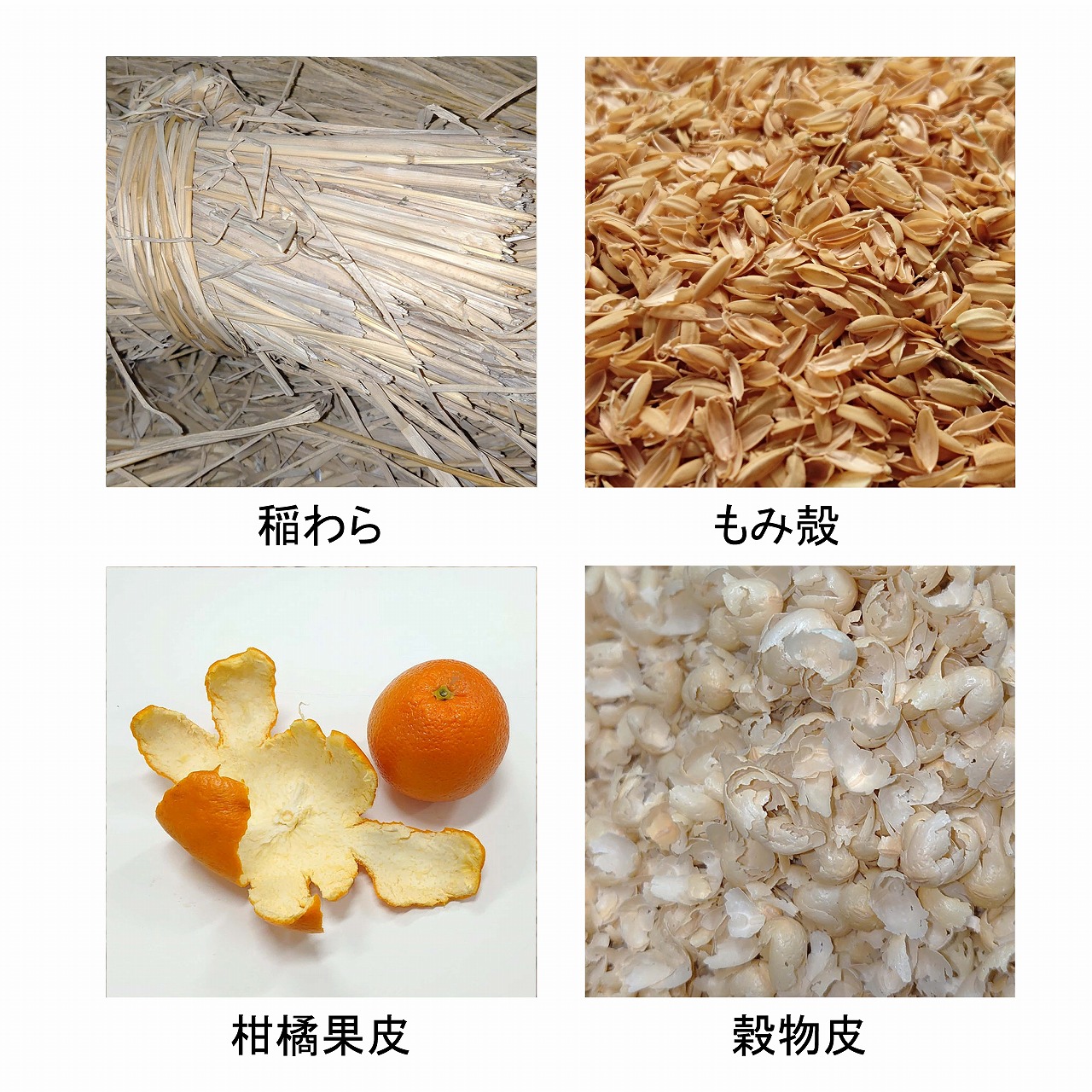

木粉、パルプ、柑橘果皮、大豆の皮、フスマ、オカラ等
