| 分野 | 機械 |
|---|---|
| 有機材料診断 | |
| 機器名 | 3Dスキャンデータ処理ソフトウエア |
| 製造所名と形式 | Geomagic Design X、Control X 3D SYSTEMS |
| 装置の概要 | 3Dスキャンデータ修正、CADデータへの変換、寸法測定、3Dモデリングを行う装置 |
| 仕様・構成 | 大容量点群データの位置合わせ機能および編集機能 メッシュ変換機能 穴埋め機能、スムージング機能、最適化機能、再ポリゴン化機能、ブラシツールによるメッシュ編集機能 スキャンデータから自動でフィーチャーベースのソリッドやサーフェス抽出 オリジナルのスキャンデータに対して作成したソリッド・サーフェス・スケッチの偏差や品質を自動確認 ソリッド・サーフェス作成機能 バッチ機能 読み込み可能ファイル形式: ASC、STL、OBJ、IGES、STEP、Parasolid など 出力可能ファイル形式: CSV、ASC、STL、IGES、STEP、Parasolid など |
| 設置年度 | 令和5年度 |
| 担当窓口 | 機械技術担当 |
| 料金 | 550円/時間 |
| 備考 | （公財）JKA自転車等機械振興事業に関する補助事業 |

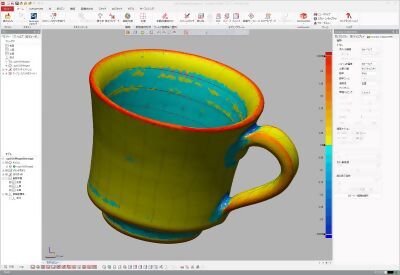

| 全体写真 |  |
