分野 | 計測・分析 |
---|---|
有機材料診断 | |
機器名 | 可搬型X線残留応力測定装置 |
製造所名と形式 | SmartSite RS (株)リガク |
装置の概要 | 生産現場において簡便で迅速に大小様々な加工物の残留応力を測定できる、可搬型のX線残留応力測定装置。 |
仕様・構成 | 測定対象/回折面:鉄鋼 α-Fe(211)、アルミ Al(222) X線源:Cr(30kV-1.7mA,50W) X線入射角度:ψ0=35° X線照射径:φ1mm、φ2mm(コリメーターなし) 検出器:高速半導体2次元検出器 カメラ長/測角範囲:45mm/2θ=145°~165°(最大) 解析手法:DRS法 その他:オプションのアタッチメントの装着により、残留オーステナイトの定量測定が可能 |
設置年度 | 令和2年度 |
担当窓口 | 生産技術課 |
料金 | 1,580円/時間 |
備考 | JKA補助事業 |

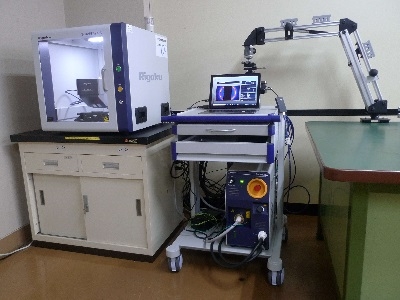

全体写真 |
