分野 | 計測・分析 |
---|---|
有機材料診断 | 機械的 |
機器名 | レーザー顕微鏡 |
製造所名と形式 | 株式会社エビデント OLS5100-EAT |
装置の概要 | 蒸着・切断・加工などの前処理なしで、対象物の表面形状の観察・測定(非接触)が行える機器です。 カラー撮影光学系による高精細な表面観察画像と、レーザー光学系による表面凹凸形状の3D測定および表面粗さの評価が可能です。 |
仕様・構成 | 総合倍率:54X - 17,280X 視野サイズ:16㎛ - 5,120㎛ レーザー光源: [波長]405nm [クラス]Class 2 (JIS C6802:2014) 撮影可能な画像の種類: カラー画像、カラー微分干渉画像 反射型共焦点レーザー顕微鏡画像 反射型共焦点レーザー微分干渉顕微鏡画像 表示分解能: [高さ測定]0.5mn [幅測定]1nm XYステージ:100(W)×100(D)mm(許容積載重量3kg) サンプル最大高さ:210mm |
設置年度 | 2022(令和4)年度 |
担当窓口 | 山口県産業技術センター 技術相談・支援室 (0836-53-5053) |
料金 | 1,360円/時間 |
備考 | |

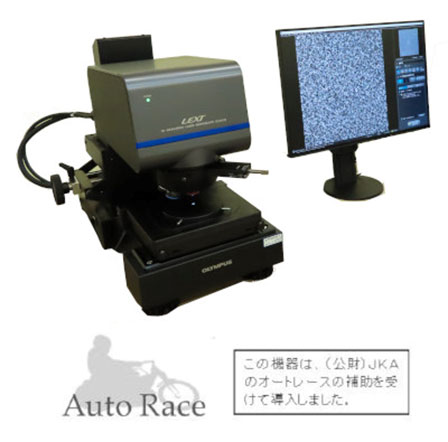

全体写真 | ![]() |
