| 分野 | 機械 、 計測・分析 |
|---|---|
| 有機材料診断 | 機械的 |
| 機器名 | 高精度表面粗さ輪郭形状測定機 |
| 製造所名と形式 | 株式会社東京精密 SURFCOM NEX 231 DX2-14 |
| 装置の概要 | 製品・部品等の表面性状測定(JIS B0681:2018(三次元粗さ)及びJIS B0601:2013(線粗さ)準拠)、輪郭形状、段差等の測定・評価を触針による接触測定で行う。 |
| 仕様・構成 | 検出器：3種類切替式 ［ハイブリッド検出器（粗さ・輪郭測定）］ ・触針アーム：50mm 測定範囲（Z軸）：13mm，測定分解能：0.9nm ・触針アーム：100mm 測定範囲（Z軸）：26mm，測定分解能：1.8nm ［粗さ測定検出器］ ・測定範囲（Z軸）：6.4～1,000㎛ ・測定分解能：0.1～20nm（Z軸の測定範囲により変化） ［輪郭測定検出器］ ・測定範囲（Z軸）：60mm ・測定分解能：0.04㎛ 三次元粗さ用測定台：120（W）×100（D）mm（許容積載重量5kg） |
| 設置年度 | 2022（令和4）年度 |
| 担当窓口 | 山口県産業技術センター 技術相談・支援室 （0836-53-5053） |
| 料金 | 1,620円/時間 |
| 備考 | |

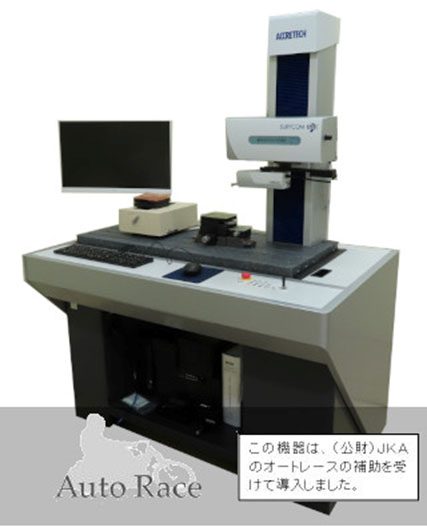

| 全体写真 |  |
