分野 機械 、 計測・分析 、 デザイン・工芸
有機材料診断 環境・その他
機器名 3Dスキャナー(光学縞投影)
製造所名と形式 Steinbichler Optotechnik GmbH COMET L3D-8M
装置の概要 光学式の縞模様を投影・撮影し、対象物(製品モデルや金型など)の三次元形状を非接触で計測
仕様・構成 ※ データを持ち帰るためのDVD-R,CD-R等のメディアをご用意下さい(USBメモリは使用出来ません)
<本体>
光源:青色LED
解像度:800万画素
測定レンズ:測定物のサイズに応じて、以下の4種類を切換可能
 75mmレンズ(測定範囲 80×60×40mm,点間距離 0.024mm)
 150mmレンズ(測定範囲 140×105×80mm,点間距離 0.042mm)
 300mmレンズ(測定範囲 325×240×200mm,点間距離 0.100mm)
 600mmレンズ(測定範囲 565×425×350mm,点間距離 0.172mm)
回転テーブル:φ800mm,耐荷重 150kgf
出力データ形式:STLなど
※ 反射・光沢のある物体,黒色の物体は、測定が困難です。
<データ処理ソフトウェア>
 形状計測・検査ソフト:spGauge
設置年度 2013(平成25)年度
担当窓口 山口県産業技術センター 技術相談・支援室
(0836-53-5053)
料金 770円/時間
備考

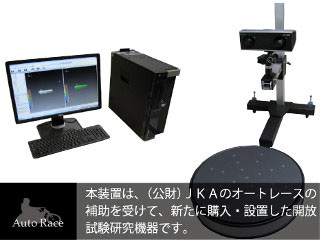

全体写真 全体写真
