分野 電気・電子 、 計測・分析
有機材料診断
機器名 抵抗計
製造所名と形式 日置電機(株) 3541
装置の概要 低抵抗(μΩ)~高抵抗(MΩ)測定を1台で測定
4端子法によりモータ・トランスなどの巻線抵抗、リレー・スイッチ・コネクタなどの接触抵抗、プリント基板のパターン抵抗、チップインダクタの直流抵抗などの測定、抵抗器の出荷検査などに使用可能
仕様・構成 4端子抵抗測定:
20mΩレンジ(最大表示20.0000 mΩ, 分解能0.1μΩ)~ 100MΩレンジ(最大表示110.000 MΩ,分解能1kΩ),12段階レンジ切替
ローパワー4端子抵抗測定:
2Ωレンジ(最大表示2.00000Ω,分解能10μΩ)~ 2kΩレンジ(最大表示2.00000kΩ,分解能10mΩ),4段階レンジ切替
温度測定(Pt):-10.0℃ ~ 99.9℃
温度測定(アナログ入力):0V ~ 2V(-99.9~999.9℃)
設置年度 2009(平成21)年度
担当窓口 山口県産業技術センター 技術相談・支援室
(0836-53-5053)
料金 390円/時間
備考 施設外貸出可

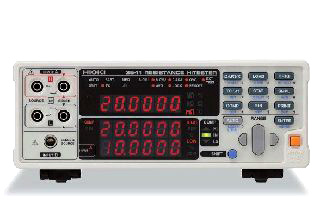

全体写真 全体写真
