分野 電気・電子 、 計測・分析
有機材料診断
機器名 LCRメータ
製造所名と形式 日置電機(株) 3522-50
装置の概要 L(インダクタンス),C(キャパシタンス),R(レジスタンス),Z(インピーダンス)など,主に受動部品のパラメタを測定する装置
仕様・構成 測定範囲 ;|Z|、R、X 10.00 mΩ~200.00 MΩ(測定周波数・信号による)
θ: -180.00 ゜~+180.00 ゜
C: 0.3200 pF ~1.0000 F
L: 16.000 nH ~750.00 kH
D: 0.00001 ~9.99999
Q: 0.01 ~999.99
|Y|、G、B: 5.0000 nS ~99.999 S
測定周波数: DC、1 mHz ~100 kHz
設置年度 2010(平成22)年度
担当窓口 山口県産業技術センター 技術相談・支援室
(0836-53-5053)
料金 390円/時間
備考 施設外貸出可

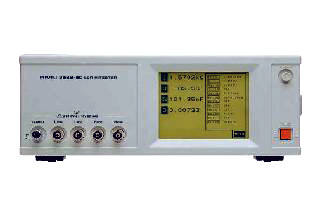

全体写真 全体写真
