| 分野 | 機械 、 計測・分析 |
|---|---|
| 有機材料診断 | 化学的 、 環境・その他 |
| 機器名 | X線CT装置 |
| 製造所名と形式 | (株)島津製作所 inspeXio SMX-225CT |
| 装置の概要 | X線のCTスキャン（断層撮影）で、構造体の内部構造を非破壊で撮像し、構造観察や寸法・形状計測などの評価。 |
| 仕様・構成 | ※ データを持ち帰るためのDVD-R，CD-R等のメディアをご用意下さい（USBメモリは使用出来ません） ＜本体＞ X線管電圧（加速電圧）：40～225kV 最小焦点寸法：4㎛以下（100kV，100㎂時） 搭載可能試料サイズ：φ300×H300mm，9kg（冶具等含む） 撮影（スキャン）領域：約φ5～φ200mm 幾何学拡大率：約1.5～100倍 ＜データ処理ソフトウェア＞ 三次元画像処理：VG Studio Max 2.1（欠陥検出，三次元計測） 欠陥構造解析：ExFact Analysis 2.1 リバースエンジニアリング：Point Master 5.0.3 |
| 設置年度 | 2010（平成22）年度 |
| 担当窓口 | 山口県産業技術センター 技術相談・支援室 （0836-53-5053） |
| 料金 | 2,760円/時間 |
| 備考 | |

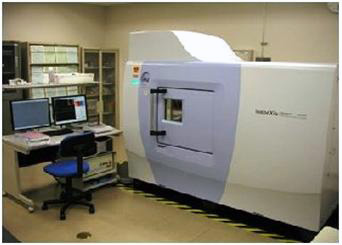

| 全体写真 |  |
