| 分野 | 材料 |
|---|---|
| 有機材料診断 | 環境・その他 |
| 機器名 | 試験片加工機 |
| 製造所名と形式 | （株）安田精機製作所 No.189 PFA PLASTIC FORMING MACHINE |
| 装置の概要 | 引張試験の前処理に使用する。 1.平板状試料から、ダンベル試験片等を削り出す。 2.フィルムから、ダンベル試験片を打ち抜く 3.短冊試験片にノッチ加工を施す。 |
| 仕様・構成 | 1.切り出し加工機 175（全長）×40mm（幅）以下の試験片をご準備ください。下記の形状に切り出すことができます。 ・JIS K7161-2:2014 の多目的試験片1B形類似、両端の幅20×狭い部分の幅10 ・JIS K7164:2005 のタイプ1B系（B形）類似、両端の幅45×狭い部分の幅25 ・JIS K7018:1999 のA形試験片用、治具付属 全長110×幅10 2.打ち抜き加工機 ・JIS K7127:1999 の試験片タイプ5 全長115×両端の幅25×狭い並行部の幅6 ・JIS K7127:1999 の試験片タイプ1B 全長175×両端の幅20×狭い並行部の幅10 ・JIS K7128-31998の直角形引き裂く試験片 全長100×幅20 |
| 設置年度 | 1999（平成11）年度 |
| 担当窓口 | 山口県産業技術センター 技術相談・支援室 （0836-53-5053） |
| 料金 | 490円/時間 |
| 備考 | |

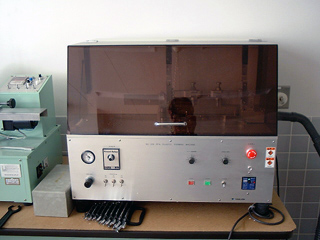

| 全体写真 |  |
