分野 機械
有機材料診断
機器名 形彫り放電加工機
製造所名と形式 (株)ソディック A30R
装置の概要 導電性を有する材料に、放電を利用して電極形状を転写する
仕様・構成 加工漕内形寸法:710×480×250mm
各軸移動範囲:X軸300mm、Y軸250mm、Z軸250mm
スピンドル回転数:~1,000rpm
割り出し:64,800div
電極最小寸法:直径0.1(パイプ電極),直径0.02(WEDG使用時)mm
最大加工電流(平均):30A
設置年度 1997(平成9)年度
担当窓口 山口県産業技術センター 技術相談・支援室
(0836-53-5053)
料金 1,170円/時間
備考

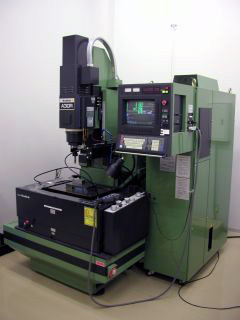

全体写真 全体写真
