産業技術総合研究所 中国センター

山口県産業技術センター

分野 計測・分析 、 材料 、 表面処理
有機材料診断
機器名 X線応力測定装置
製造所名と形式 (株)リガク MSF-3M
装置の概要 X線を用いて金属製品の残留応力を非破壊的に測定できる。
本測定方法では表面から深さ約10㎛程度の応力測定が可能
仕様・構成 X線発生装置
 出力:30kV 10mA
 安定度:0.1%(入力電源変動10%以内)
 X線管球:標準Cr(実効焦点4mm×4mm)
ゴニオメータ部
 光学系:並行ビーム
 2Θ測角範囲:2Θ=140°~170°
 ψ測角範囲:ψ=0°~最大75°(並傾法の場合)
設置年度 2012(平成24)年度
担当窓口 山口県産業技術センター 技術相談・支援室
(0836-53-5053)
料金 660円/時間
備考

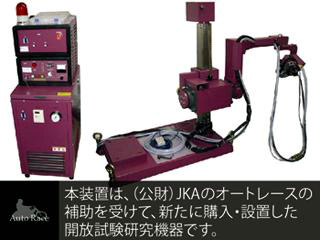

全体写真 全体写真
