| 分野 | 計測・分析 |
|---|---|
| 有機材料診断 | |
| 機器名 | 真円度形状測定機 |
| 製造所名と形式 | ミツトヨ ラウンドテスト RA-H5200AH |
| 装置の概要 | 円筒部品を高精度に形状評価 ◆製品・部品の円筒形状を接触および非接触にて測定評価が可能 ◆金属材料に限らず、従来円筒形状評価ができなかった樹脂成型品やゴム等の形状も高精度に評価できます。 測定時間の効率化 ◆通常時間のかかるセッティングを、自動心出し・水平出し機能で効率的にセット可能 グラフィックでの解析表示機能 ◆測定した円筒形状を立体的に表示し、把握しにくい形状を容易に評価 |
| 仕様・構成 | 【本体】 ◆回転精度 （0.02+3.5H/1,000）μm （H：測定高さ（mm）） ◆上下動部運動の真直度 0.05㎛/100mm ◆最大測定高さ 550mm ◆検出器測定力 約4～50mN （複数段階切り替え可能） 【非接触センサ】 ◆測定範囲 ±500㎛ ◆最小表示量 0.01㎛ ◆作動距離 15.5mm |
| 設置年度 | |
| 担当窓口 | 鳥取県産業技術センター 機械素材研究所 システム制御グループ （0859-37-1811） |
| 料金 | 700円/時間 |
| 備考 | |

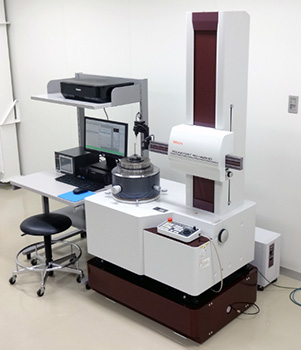

| 全体写真 |  |
