| 分野 | 電気・電子 |
|---|---|
| 有機材料診断 | |
| 機器名 | プリント基板加工機 |
| 製造所名と形式 | イープロニクス（株） 【本体】 プリント基板加工機 A626 【付属品】 CADソフトウェア ユニクラフト製OPUSER V スルーホール加工キット GPスルーホール （ペースト式） |
| 装置の概要 | 電子製品に組み込まれる回路基板の試作を目的とした装置です。 電子回路基板の設計データを基に切削による基板加工を行うことができます。 ◆こんなことができます◆ 配線・穴あけ・外形切断を簡単操作で短時間に行えます。 従来必要だった試し切削による深さ調整作業が不要です。 スルーホール加工による両面基板の製作が可能です。 |
| 仕様・構成 | 最大加工基板サイズ 406×279mm スルーホール加工時間 約60分 工具交換 自動 切削幅調整 自動 データフォーマット GerberX, Drill, Excellon, DXF等 |
| 設置年度 | |
| 担当窓口 | 鳥取県産業技術センター 電子・有機素材研究所 電子システムグループ （0857-38-6200） |
| 料金 | 700円/時間 |
| 備考 | |

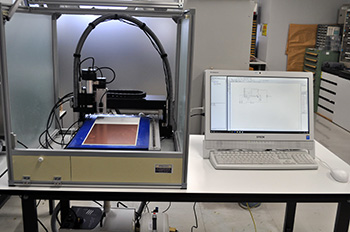

| 全体写真 |  |
