| 分野 | 電気・電子 |
|---|---|
| 有機材料診断 | |
| 機器名 | インピーダンスアナライザー |
| 製造所名と形式 | キーサイト・テクノロジー 【本体】 ・E4990A 【測定治具】 ・16047E（リード型部品用インピーダンス測定治具） 【ソフトウェア】 ・東陽テクニカ社製 EDMS制御ソフトウェア |
| 装置の概要 | 電子デバイスや素材のインピーダンス測定を行う装置 ◆電極間に交流電気信号を与えることで、電極の特性または電極間に存在する試料のインピーダンス特性測定に用いる装置です。 評価対象物をほぼ非破壊にて、二次電池、燃料電池、キャパシタ、インダクタなどのデバイスの評価が可能です。 |
| 仕様・構成 | ◆周波数レンジ 20Hz～20MHz ◆測定パラメータ Z, Y, θ, Rs(ESR), Rp, Rdc, X, G, B, Cs, Cp, Ls, Lp, D(tanδ), Q ◆測定レンジ 100 mΩ～ 20 MΩ ◆基本確度 Z: ±0.08% ◆AC信号レンジ 電圧：5 mVrms ～ 1 Vrm（分解能1 mV） 電流：200 μArms ～ 20 mArms(分解能20 μA） ◆DCバイアスレンジ 電圧：－40 V ～＋40 V（分解能1 mV） ◆電流：－100 mA ～＋100 mA（分解能100 μA） |
| 設置年度 | |
| 担当窓口 | 鳥取県産業技術センター 電子・有機素材研究所 電子システムグループ （0857-38-6200） |
| 料金 | 300円/時間 |
| 備考 | |

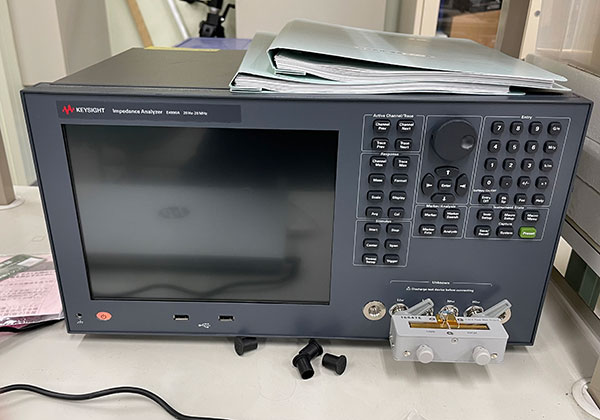

| 全体写真 |  |
