| 分野 | 電気・電子 |
|---|---|
| 有機材料診断 | |
| 機器名 | 任意関数／波形発生システム |
| 製造所名と形式 | キーサイト・テクノロジー 【本体】 ・81150A、33621A 【ソフトウェア】 ・33503A |
| 装置の概要 | 汎用／任意の電気信号を高精度で発生させる。 ◆電子機器等の設計開発、動作確認、信頼性試験を行うことが可能です。 |
| 仕様・構成 | ◆周波数レンジ 1μHz～120μHz/240μHz （パルス／正弦波） ◆ノイズ帯域幅/変調周波数 120MHz/10MHz ◆パルスパターン 100Mbps、2/3/4値、パターンメモリ16Mbit ◆任意波形特性 最高サンプリング速度 1GS/sec、最大メモリ長64M、最大周波数 100MHz、出力レンジ 2mVpp～20Vpp（出力インピーダンス50Ωでオープン［終端なし］） ◆出力 ch数：1ch、レンジ：0.1～5Vpp（出力インピーダンス50Ωでオープン［終端なし］） ◆ソフトウェア機能 ファイルインポート（CSV、バイナリ、テキスト）、数式エディタ、フィルタ・ウィンドウ関数適用、FFT表示、本体への波形インポート |
| 設置年度 | |
| 担当窓口 | 鳥取県産業技術センター 電子・有機素材研究所 電子システムグループ （0857-38-6200） |
| 料金 | 200円/時間 |
| 備考 | |

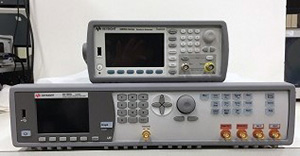

| 全体写真 |  |
