| 分野 | 計測・分析 |
|---|---|
| 有機材料診断 | 環境・その他 |
| 機器名 | X線透過装置 |
| 製造所名と形式 | 島津製作所 SMX-1000 |
| 装置の概要 | 製品の内部構造を解析する。 ◆高密度実装基板やBGA・CSP・システムLSI等の電子部品の接合状況（断線・接触）を非接触、非破壊で透視検査することができる装置です。 |
| 仕様・構成 | ◆X線最大管電圧 90kV（10W） ◆測定分解能 最小5㎛ ◆幾何学倍率 （モニター上）約6～158倍 ◆搭載可能試料サイズ 350mm×400mm |
| 設置年度 | |
| 担当窓口 | 鳥取県産業技術センター 電子・有機素材研究所 電子システムグループ （0857-38-6200） |
| 料金 | 1,300円/時間 |
| 備考 | |

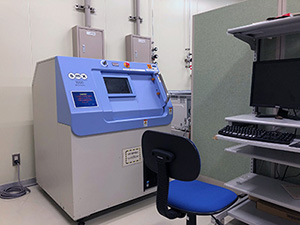

| 全体写真 |  |
