| 分野 | 計測・分析 |
|---|---|
| 有機材料診断 | |
| 機器名 | CNC三次元測定機 |
| 製造所名と形式 | (株)ミツトヨ CRYSTA-Apex V9106-571（除振台仕様） |
| 装置の概要 | 接触式スキャニングプローブや非接触式レーザープローブを用いて様々な材質や形状の製品等を精密に測定することが出来ます。 設計CADデータを読み込んで測定プログラムを自動生成する機能や、設計CADデータと測定データを重ね合わせて誤差を評価する機能も備えています。 |
| 仕様・構成 | 各軸の移動距離 X： 900、Y： 1,000、Z： 600(mm) 〇長さ測定誤差 1.7+3L/1,000μm 〇プローブ 接触式スキャニングプローブ： SP25M プローブキット＃2 非接触式レーザープローブ： SurfaceMeasure 1110 〇測定プログラムの自動生成ソフトウェア 接触式測定用： MiCAT-Planner 非接触式測定用： MSURF-Planner |
| 設置年度 | 2023(令和5)年度 |
| 担当窓口 | 広島市工業技術センター （082-242-4170） |
| 料金 | 1,740円/時間 |
| 備考 | （公財）JKA補助対象機器 |

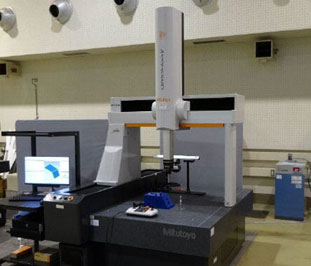

| 全体写真 |  |
