| 分野 | 計測・分析 |
|---|---|
| 有機材料診断 | |
| 機器名 | 非接触式三次元測定機 |
| 製造所名と形式 | Steinbichler（スタインベクラー社） COMET L3D 5M |
| 装置の概要 | 測定対象物の形状を点群座標データとして取り込むことができる機器です。 製品の形状測定データと設計CADデータを比較照合することにより、製品の品質評価を行うことができます。 また、既存モデルから設計CADデータを作成することができるなど、いわゆるリバースエンジニアリングの用途としても利用できます。 |
| 仕様・構成 | プロジェクタ部：青色LED カメラ部：500万画素CCD 付属回転テーブル：直径460mm、耐荷重30kg（回転テーブルを使用しない測定も可能です） |
| 設置年度 | 2012(平成24)年度 |
| 担当窓口 | 広島市工業技術センター （082-242-4170） |
| 料金 | 260円/時間 |
| 備考 | （公財）JKA補助対象機器 |

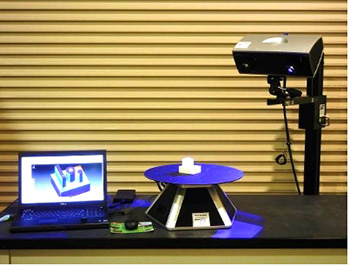

| 全体写真 |  |
