| 分野 | 機械 、 計測・分析 、 材料 |
|---|---|
| 有機材料診断 | |
| 機器名 | 工具顕微鏡 |
| 製造所名と形式 | （株）トプコン TUM-220EH |
| 装置の概要 | 切削工具や小物部品の形状を10倍、30倍、200倍に拡大して観察することができます。切削工具の摩耗幅の測定、破損状態の観察のほか、小物部品の形状測定にも活用できます。 ・切削工具の摩耗幅の測定 ・切削工具の破損状態（写真撮影）の観察 ・小物部品の形状精度の確認 |
| 仕様・構成 | 測定範囲（X×Y）：220×100mm 測定精度： (1.5＋0.01L)㎛ 【 L：測定長mm 】 テーブルの最大積載量：20kg |
| 設置年度 | 1997(平成9)年度 |
| 担当窓口 | 広島市工業技術センター （082-242-4170） |
| 料金 | 300円/時間 |
| 備考 | （公財）JKA補助対象機器 |

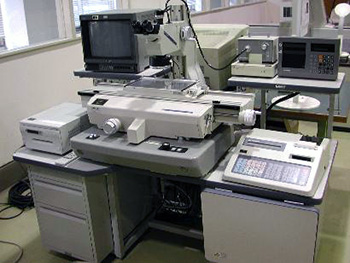

| 全体写真 |  |
