| 分野 | 機械 、 計測・分析 |
|---|---|
| 有機材料診断 | |
| 機器名 | マルチセンサ式座標測定機 |
| 製造所名と形式 | QVI社 SmartScope VANTAGE 600 |
| 装置の概要 | 製品の寸法や形状を立体的に測定する装置で，画像・接触（倣い）・非接触の三つのセンサを有することを特徴とする。これまで複数の測定機が必要であった複雑な測定を，1台で段取り替えなく自動で測定することが可能。 |
| 仕様・構成 | 測定範囲(XYZ)：450×600×300mm 最小表示量：0.0001mm センサ 画像：ズーム倍率10×，照明（リング，落射，透過） 接触：スキャニングプローブ 非接触：TTL同軸レーザ（作動距離71mm，分解能0.1μm ） 測定精度：1.9+4L/1,000μm（Lは任意測定長さ(mm)） 最大積載質量：75kg |
| 設置年度 | 2016(平成28)年度 |
| 担当窓口 | 広島県立総合技術研究所 東部工業技術センター 技術支援部 (084-931-2402) ekcgijutsu@pref.hiroshima.lg.jp |
| 料金 | 2,800円／時間 |
| 備考 | |

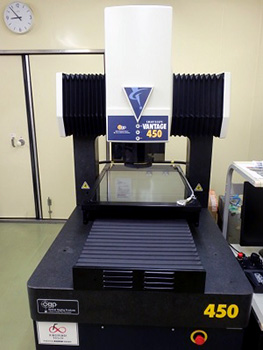

| 全体写真 |  |
