| 分野 | 計測・分析 |
|---|---|
| 有機材料診断 | 機械的 |
| 機器名 | ハイスピードカメラ |
| 製造所名と形式 | ナックイメージテクノロジー社製(米国) HX-5 |
| 装置の概要 | ・大型高速衝撃圧縮試験機(IM10T-30)と同期し，高速撮影画像と衝撃試験データとを連携させ，変形挙動や亀裂進展挙動などの解析を行う。 ・部品や材料の変形・破壊挙動などの高速撮影を行う。 |
| 仕様・構成 | 撮像素子：500万画素（2,560×1,920ピクセル）CMOSセンサー/モノクロ ISO感度：ノーマルモード/10,000，GXCモードモノクロ/40,000 撮影速度：1,200コマ/秒（2,560×1,920ピクセル）， max916,500コマ/秒(320×8) メモリ：16GB レンズ：Ai AF Zoom-Nikkor 24-85mm f/2.8-4D IF/1本，AF-S VR Micro-Nikkor 105mm f/2.8G IF-ED/1本 照明装置：メタルハライドビームスポットMID-25FC 制御PC：撮影条件設定，画像データ保存のためのパソコン有り |
| 設置年度 | 2013（平成25）年度 |
| 担当窓口 | 広島県立総合技術研究所 西部工業技術センター 技術支援部 (0823-74-1151) wkcgijutsu@pref.hiroshima.lg.jp |
| 料金 | 300円/時間 |
| 備考 | 平成24年度補正事業地域新産業創出基盤強化事業(中国地域)で整備 |

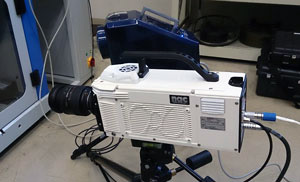

| 全体写真 |  |
