OI-0001

プラスチック成形において、成形時に不具合（型離れが悪い、割れやすい 等）が発生した。成形履歴から原料ペレットの特定ロットが原因と思われた。そこで原因究明のため、原料ペレットの良品および特定ロットについて熱抽出GC/MSによる添加剤分析を行い、差異がないか確認した。

大分県産業科学技術センター
工業化学担当上野 竜太、谷口 秀樹、安友 政登

事例に関するお問い合せ

樹脂ペレット

【熱抽出 GC/MS】
　□熱抽出条件　・60℃ - 20℃/min - 300℃（5 min）
　　　　　　　　・抽出中は液体窒素トラップ（-170 ℃）

　□GC条件　　 ・インレット　　320 ℃
　　　　　 　 ・オーブン　　　50℃ - 10 ℃/min - 300 ℃（10 min）
　　　　　 　 ・流量　　　　　1 mL/min
　　　　　 　 ・スプリット　　100：1
　　　　　 　 ・キャリアガス　He
　　　　　 　 ・カラム　　　　HP-5MS　0.25 mm - 0.25 μm - 30 m

　□MS条件　 ・トランスファー　300 ℃
　　　　　　 ・イオン源　280 ℃
　　　　　　 ・マスレンジ　29-600 m/z

　□試料量　 ・良品①　　　11.5 mg
　　　　　　 ・良品②　　　11.6 mg
　　　　　　 ・特定ロット　11.4 mg

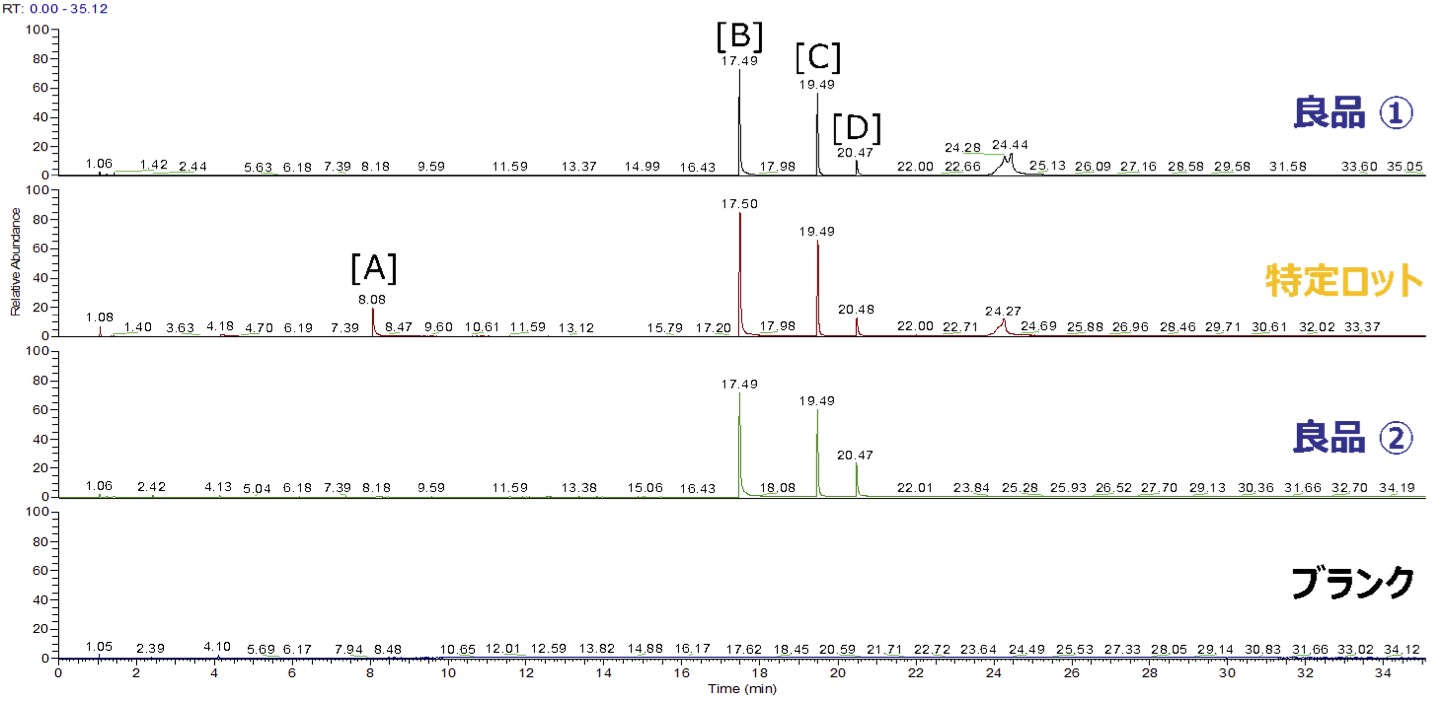

・良品、特定ロットともにリン系加工安定剤 [B], [C],[D]を検出
・特定ロットのみ[A]を検出

GC: TRACE1310（サーモフィッシャーサイエンティフィック株式会社 製）
MS: ISQ LT（サーモフィッシャーサイエンティフィック株式会社 製）
マルチショットパイロライザー: EGA/PY-3030D（フロンティア・ラボ株式会社 製）

熱抽出 GC/MS により、良品と特定ロットの組成の差異を明らかにすることができた。本分析結果から、成形不良原因を推定することができた。

樹脂ペレット

R6年度 分析事例討論会
